UGM-400-A/B/C超声绿色雕铣中心产品特点：
◆ 一机多用，满足硬脆材料、金属材料、复合材料、高光镜面等加工需求。
◆ 配置灵活，刀库、主轴、系统可以根据不同加工需求，选配和拓展。
◆ 超声加工，硬脆材料减少亚表面损伤，提高刀具寿命、表面质量更佳，孔加工优势明显。
◆ 防护性好，减少后期维护。
产品亮点

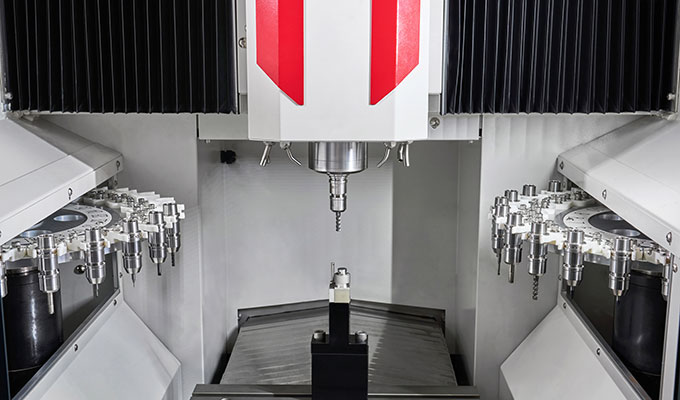

| ◆ 整体采用龙门式铸铁材料，一体式横梁立柱，刚性高、抗振性好，精度稳定
|  |
 | ◆ 配置高速超声主轴，超声加工一键式切换，可配置ISO-20/HSK-E25/HSK-E32/HSK-E40主轴，最高转速50,000 rpm |
| ◆ 系统配置，标配华中918D，可选西门子系统 |  |
加工应用针对陶瓷、蓝宝石 、玻璃、碳纤维复合材料等硬脆性材料以及难切削材料的超声加工
| 陶瓷内腔 | 蓝宝石工件 | 玻璃工件 |
主要参数
| 项目 | 单位 | UGM400-A/B/C | UGM400-AA/BB/CC |
| X/Y/Z轴加工行程 | mm | 400×400×150 | 400×400×150 |
| 尺寸 | mm | 400X400 | 400X400 |
| 最大负载 | kg | 100 | 100 |
| X/Y/Z轴快速移动速度 | m/min. | 15/15/15 | 15/15/15 |
| 主轴转速（最高） | rpm | 40000 | 50000 | 40000 | 40000 | 50000 | 40000 |
| 锥孔规格 | - | ISO20 | HSK-E25 | HSK-E32 | ISO20 | HSK-E25 | HSK-E32 |
| 刀库容量 | 把 | 非超声：14/14/11 | 超声：12/13/11 | 非超声：28/28/22 | 超声：24/26/22 |
| 最大刀具直径（满刀） | mm | 60 | 60 | 60 | 60 | 60 | 60 |
| 最大刀具长度 | mm | 75 | 90 | 75 | 75 | 90 | 75 |
| 最大刀具质量 | kg | 3 | 3 |
主要配置
| ◆ 华中数控918D(标配) | ◆ 西门子808D(选配) |
| ◆ 底座式自动润滑系统 | ◆ 集中式自动润滑系统 |
| ◆ 加工冷却系统 | ◆ 主轴恒温冷却系统 |
| ◆ 外挂式手轮 | ◆ qi枪 |
| ◆ 电箱热交换器 | ◆ LED工作灯 |
| ◆ 三色警示灯 | ◆ 安全门锁 |
| ◆ 高精度3D测头 | ◆ 自动门 |
| ◆ 五轴联动系统(含RTCP) | ◆ 四五轴转台 |
| ◆ 油雾收集器 | ◆ 接触式对刀仪 |
| ◆ 外挂刀库(TTM-14) | ◆ 超声振幅测量仪 |
配置适用机型：UGM-400A、UGM-400B、UGM-400
