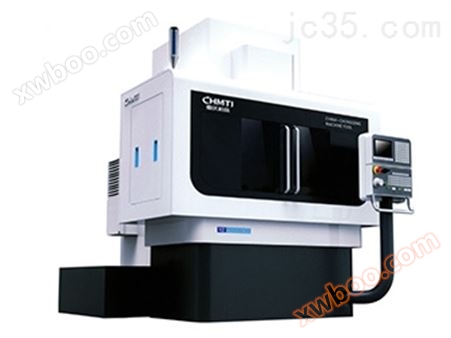

Y4232CNC1-数控剃齿机-重庆机床（集团）有限责任公司

Y4232CNC1为一轴数控剃齿机。其数控轴为：*径向进给运动，机床可完成外啮合圆柱直齿、斜齿轮和连轴齿轮的剃削加工；机床整机性能稳定、可靠，刚性好，调整、操作简单，生产效率高，是汽车、摩托车等行业齿轮精加工的优选设备。
Y4232CNC1机床具有如下功能与特点：
　　■ 剃刀主轴旋转用变频电机驱动；实现剃削速度无级变换；
　　■ 工作台采用高刚性直线导轨支承，用滚珠丝杆传动，实现轴向进给无级变换；
　　■ *径向进给运动采用交流伺服电机加滚珠丝杆驱动，实现进给速度、进给量的无级设置，*
　　　微量返程，粗、精剃齿转换，延时光刀；
　　■ 具有修形机构，能实现鼓形齿、小锥度齿轮剃削；
　　■ 剃刀箱锁紧采用液压锁紧，实现刀架自动放松、锁紧，手动转角；
　　■ 独立的液压、润滑系统；
　　■ 剃齿刀锁紧为快卸装置
　　■ 机床带自动磁力排屑装置；可带盘齿，轴齿自动上下料机构
Y4232CNC2为二轴数控剃齿机。其数控轴为：工作台轴向进给运动，*径向进给运动。除此之外，其余功能与特点Y4232CNC1相同。
YT4232CNC1为一轴径向剃齿机。其数控轴为：*径向进给运动，机床采用径向剃削方法加工，具有可调整小锥度修形机构，工作台与床身的结构刚性更强；除此之外，其余功能与特点与Y4232CNC1相同。
机床数控系统标准配置SIMENS系统，根据用户要求可选配FANUC系统。

项　　　目	单位	Y4232CNC1	Y4232CNC2	YT4232CNC1
控制轴数	--	1	2	1
zui大工件直径	mm	320	320	320
zui大模数轴剃径剃	mm	8 6	8 6	6
*间zui大距离	mm	700	700	700
工件与剃刀中心距	mm	125-280 ＊110-265	125-280 ＊110-265	125-280 ＊110-265
滑板行程	r/min	155	155	155
zui大加工工件宽度	r/min	150	150	45
安装剃刀zui大直径	mm	240	240	240
安装剃刀孔径	mm	63.5	63.5	63.5
刀架zui大回转角度	degree	±20°	±20°	±20°
剃刀转速	r/min	50-400	50-400	50-400
工作台移动速度	mm/min	15-500	1-500	-
滑板移动速度	mm/min	0.2-500	0.2-500	0.2-500
工作台zui大行程	mm	150	150	-
主电机功率	Kw	5.5	5.5	5.5
外形尺寸：长×宽×高	cm	298×287×268	298×287×268	298×287×268
包装箱尺寸：长×宽×高	cm	270×236×316	270×236×316	270×236×316
净重/毛重	Kg	6000/6500	6000/6500	6000/6500
标准机床供货范围：主机（含排屑器）；全套操作工具。
