86混合式步进电机该系列电机具有输出转矩大、低温升、低噪声、低振动的特点，可靠性和稳定性高。电机运行平稳，无明显的振荡区，可满足自动化行业不同工况的使用。
●双极性 1.8°
●机座号：86
●保持转矩：3.30~12.0N.M
●输出转矩大 ，高转速
●电机发热小，噪音低，效率高
●高速停止平稳快速，无零速振荡运行平稳，振动噪声小
●响应速度快，适合频繁启停的场合
型号：86mm
名称：86mm两相混合式步进电机
简介：86mm系列两相混合式步进电机，基于业界*的磁路设计方案。在选材上，采用耐高温永磁体和优质冷轧钢片制造，选用日本NMB或NSK轴承，电机表面经喷塑或铝壳密封处理。
86混合式步进电机规格参数：
| 项目 | 技术参数 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空载） |
| 电阻精度 | ±10%（@20°） |
| 电感精度 | ±20%( 1KHz) |
| 温升 | 80℃Max.(额定电流，2相通电) |
| 环境温度 | -20°～ + 50℃ |
| 绝缘电阻 | 100MΩMin.500VDC |
| 耐压 | 500VAC/Min |
| 径向间隙 | 0.02mmMax.(450g负载) |
| 轴向间隙 | 0.08 mmMax.(450g负载) |
| 径向负载 | 220N(距法兰面20mm) |
| 轴向负载 | 60N |
86混合式步进电机型号参数：
| 型号 | 接线方式 | 步距角 （度） | 额定电流 (A) | 相电阻 (Ω) | 相电感 (mH) | 保持转矩(N.M) | 转子惯量(g.c㎡) | 机身长 (mm) | 轴径 (mm) | 引线数 |
| 86HS33 | 串联 | 1.8 | 1.98 | 2.60 | 15.60 | 3.30 | 1000 | 65 | 12.7 | 4or8 |
| 并联 | 3.96 | 0.65 | 3.90 | |||||||
| 86HS45 | 串联 | 1.8 | 3.00 | 1.30 | 12.00 | 4.50 | 1400 | 80 | 12.7 | 4or8 |
| 并联 | 6.00 | 0.33 | 3.00 | |||||||
| 86HS85 | 串联 | 1.8 | 3.00 | 1.80 | 24.00 | 8.50 | 2700 | 118 | 12.7or14 | 4or8 |
| 并联 | 6.00 | 0.45 | 6.00 | |||||||
| 86HS12 | 串联 | 1.8 | 2.95 | 2.92 | 34.70 | 12.00 | 4000 | 156 | 12.7or14 | 4or8 |
| 并联 | 5.90 | 0.73 | 8.68 |

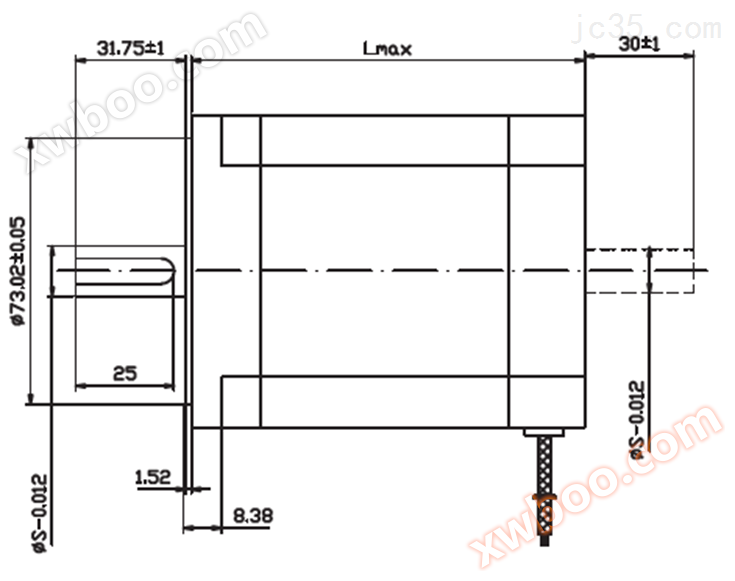

外 形 尺 寸图
86步进电机接线图
