产品名称：XB-61泄爆 阀XB-42
产品介绍：

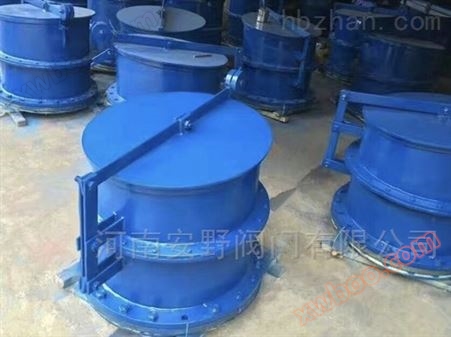

泄爆阀XB-42法兰式泄爆 阀XB-61焊接式泄爆 阀由阀体、爆破膜、夹持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间，与阀体用螺栓连接。系统超压时，爆破膜破裂，瞬间泄压，阀盖弹起后在重力作用下复位。本泄爆 阀在更换爆破膜时需垂直向上掀起阀体及夹持器。爆破膜由用户根据工艺特性自备，主要适用于建材、冶金、石油、化工等行业部门。
主要性能：
型号 | XB-61/XB-42 |
适用于爆破计算压力(绝)MPa | 0.1 |
强度试验压力MPa | 1.5 |
工作温度℃ | ≤350 |
适用介质 | 压缩易爆气体 |
主要零件材料：
零件名称 | 阀体 | 连接体 | 杠杆 | 阀盖 | 密封圈 | 膜片 |
材料 | 碳素钢 | 碳素钢 | 碳素钢 | 碳素钢 | 橡胶 | 合金钢 |
尺寸图：
主要外形及连接尺寸表：
DN | D | n-Φd | D1 | b | L | L1 | Η | 重量(kg) |
300 | 440 | 12-Φ22 | 395 | 16 | 880 | 250 | 250 | 52 |
350 | 490 | 12-Φ22 | 445 | 16 | 907 | 250 | 275 | 69 |
400 | 540 | 16-Φ22 | 495 | 16 | 1010 | 250 | 300 | 77 |
450 | 595 | 16-Φ22 | 550 | 16 | 1060 | 252 | 325 | 83 |
500 | 645 | 20-Φ22 | 600 | 20 | 1180 | 300 | 370 | 112 |
600 | 755 | 20-Φ26 | 705 | 20 | 1280 | 300 | 420 | 152 |
700 | 860 | 24-Φ26 | 810 | 20 | 1390 | 300 | 470 | 193 |
800 | 975 | 24-Φ30 | 920 | 20 | 1480 | 300 | 520 | 165 |
900 | 1075 | 24-Φ30 | 1020 | 20 | 1590 | 350 | 600 | 335 |
1000 | 1175 | 28-Φ30 | 1120 | 20 | 1680 | 350 | 650 | 375 |
河南安野阀门有限公司 主要生产销售【泄爆阀XB-42法兰式泄爆 阀XB-61焊接式泄爆 阀】，公司始终遵循“以科技为先导，以品质为保证，以诚信为准则，以服务为目标”的经营理念，秉持“适应和满足市场”的原则，恪守“诚信为本”的信念，坚持追求优良品质，精益求精，快速务实，努力为新老客户提供可靠的产品与服务，为客户创造价值。
本文中所有文字、数据、图片仅供参考。
