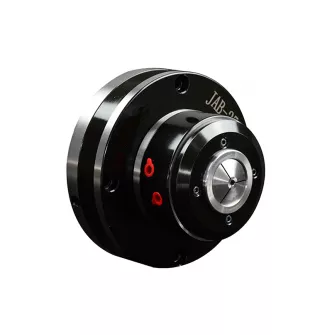

JAB 高速回转型气动夹头

产品二维码

参考价: 面议

具体成交价以合同协议为准

产品型号：
品牌：
产品类别：其它
所在地：

信息完整度：
样本：
更新时间：2025-03-06 17:04:53
浏览次数：2

在线询价加入对比查看联系电话收藏产品进入展台

联系我时，请告知来自兴旺宝

索取相关资料

江苏艾维基业智能科技有限公司

其他

经营模式：其他
商铺产品：244条
所在地区：
注册时间：2014-06-18
最近登录：2024-02-19

联系人：

产品分类品牌分类

产品介绍评论咨询留言

产品简介

产品特点：该卡盘可用于内钳或外钳结构。热处理钢制整体成型结构，轴承无负荷，速度高，寿命长，温升低。双向电源，强制打开夹头，卡死。气源中断时，夹头自锁。直接法兰盘与主轴相连，安装快捷方便。可通过三点式组合阀与机器系统连接。快速更换夹头，方便产品更换，夹头不回缩，工作长度可正常控制。机身精度在0.01mm以内。产品适用性：数控车床、车床、磨床、分度板、4/5轴。批量工件的车削。

详情介绍

产品图纸

JAB高速旋转型气动卡盘

产品参数

性能参数
限度.速度（转/分钟）	活塞行程(mm)	夹紧行程(mm)	夹紧力矩(N.m)	工作压力(kg/cm²)	夹紧范围(mm)	配套夹头	净重(kg)	使用压力
4000	4	1.52	3N.m	38	∮215	YB-15	3.2	38kg
4000	4	1.52	15N.m	38	∮525	YB-25	9.5	38kg
4000	4	1.52	30N.m	38	∮540	16C	13.5	38kg
4000	4	1.52	35N.m	38	∮560	20C	20.35	38kg
尺寸参数
A	B	C (H6)	D	E	F	G	H	J
∮100	∮84	∮70	40	73	80	∮71	∮30	4-M6
∮166	∮147	∮130	48	92	104	∮104	∮52	4-M8
∮187	∮168	∮150	50	105	118	∮168	∮72	4-M8
∮220	∮203	∮170	56	117	126	∮168	∮100	4-M10
注：夹紧力矩是通过以 6 kg/cm2 夹紧 20 mm 圆棒测得的。
注：夹紧力矩是通过以 6 kg/cm2 夹紧 20 mm 圆棒测得的。
★以上产品数据仅供参考，可根据工件需要进行更改，可根据工件及加工要求定制。 ★ 产品不断改进，本目录参数如有变动，请与我们联系。参数以最终确认为准！
