GZW-1管道阻火器详细介绍
GZW-1型管道阻火器产品概述：
GZW-1型管道阻火器，又名GZW-1型阻爆燃管道阻火器是新型可燃气体管道阻火器，属更新换代的新产品。该阻火器经中国科学技术大学与部天津消防科学研究所联合测试，其性能符合GB13347—2010《石油气体管道阻火器》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及多种材料，可满足各种不同工艺管道的需要。管道阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。壳体水压试验2.4MPa无泄漏。
GZW-1型管道阻火器主要用途：
1、输送可燃性气体的管道上；
2、火炬系统；
3、油气回收系统；
4、加热炉燃料气的管网上；
5、气体净化通化系统；
6、气体分析系统；
7、煤矿瓦斯排放系统；

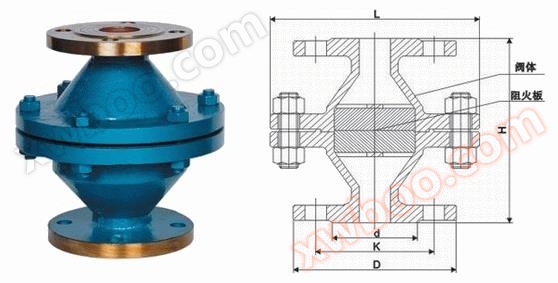

GZW-1型管道阻火器外形结构图：
1、输送可燃性气体的管道上；
2、火炬系统；
3、油气回收系统；
4、加热炉燃料气的管网上；
5、气体净化通化系统；
6、气体分析系统；
7、煤矿瓦斯排放系统；
GZW-1型管道阻火器外形结构图：
GZW-1型管道阻火器连接尺寸：
型号 | 口径 ( 规格） | PN (MPa) | 外形尺寸（mm） | 螺栓 | ||||
K | D | DL | L | 数量 | 螺纹 | |||
GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
GZW-1型管道阻火器保养与维修：
为了确保GZW-1型管道阻火器的性能达到使用的目的，对阻火器应定期进行检查和保养。
1：阻火器每半年检查一次，检查阻火芯子是否堵塞，变形，腐蚀等。
2：发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3：重新安装阻火层芯子时，应保证结合面不得漏气。
