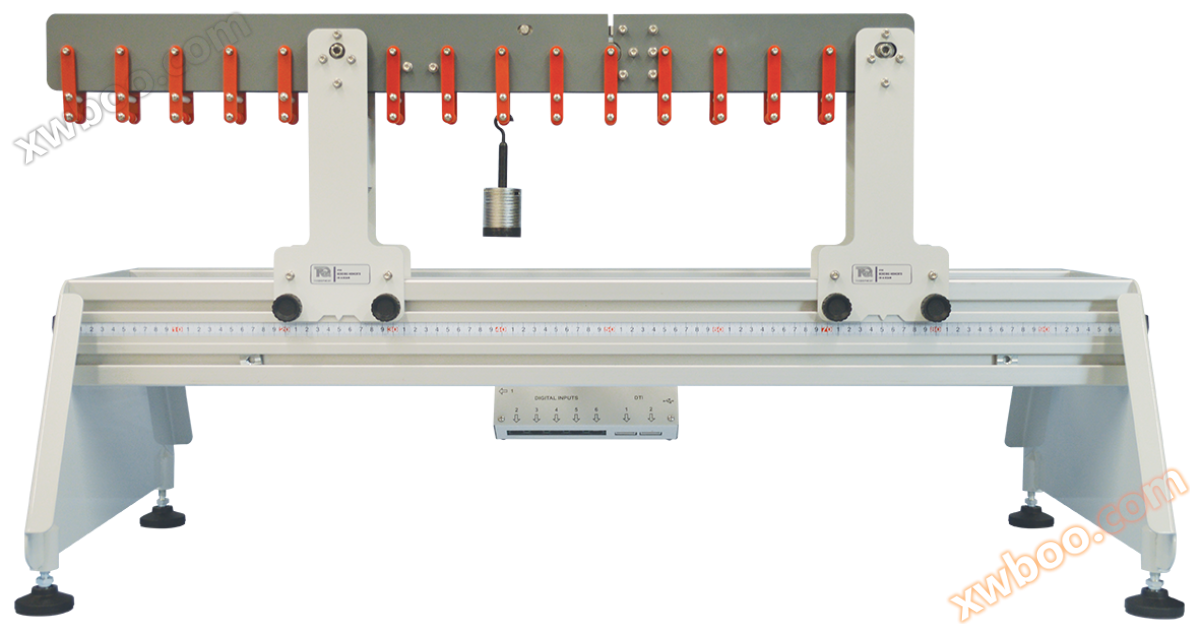

 设备概述： 作为适用于结构平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解荷载如何影响梁中的弯矩。 学生向梁上悬挂的挂钩添加砝码，挂钩固定在两个支架之间。一个支架只可以做旋转运动，充当固定支架。另一个支架可以平移运动，充当滚轮支架。梁切口处的称重传感器测量荷载产生的弯矩。横梁有一个带有悬挑端的中心跨度，因此可以产生正弯矩和负弯矩（“下垂”和“拱起”）。每个支座都有一个与平台上的刻度配合使用的指针，用于精确定位。学生使用教科书中的公式预测荷载产生的弯矩，将其与测量结果进行比较，并学习如何创建影响线和弯矩图。这有助于确认教科书方程的可靠性和实验结果的准确性。该产品包括均匀分布荷载（UDL），该荷载可施加在梁的跨度上，用于与单点荷载的结果进行比较。 称重传感器连接至结构基本平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。 主要特点： • 教授结构原理的一系列实验模块之一 • 适用于结构框架（STS1），符合人体工程学，节省存储空间 • 的横梁“切割”和称重传感器系统，可精确测量弯矩 • 包括多种荷载组合的多个荷载，包括均布荷载（UDL） • 配备储物盒，以确保较小物品的安全 • 使用用户友好型软件（VDAS®） • 直接读取“切口”处的弯矩，以便进行快速简单的实验 • 可搭配使用的可选剪力实验：梁的剪切测试装置 （STS3） 实验内容： • 不同质量单点荷载如何影响切口处弯矩 • 不同位置单点荷载如何影响切口处弯矩 • 均布荷载作用下如何影响切口处弯矩 • 影响线和叠加原理 主要规格： 尺寸和重量： • 净额（组装） : 840 mm 长 x 80 mm 宽×300 mm 高 ， 7 kg • 近似包装时: (带储物盒): 0.08 m3 ， 9 kg 所需空间： • 1500 mm x 600 mm, 水平的工作台 配件包括： • 两个支座，支撑长度为0.8 m、跨度为0.5 m的梁 • 安装在梁中心跨度内的弯矩测力传感器 • 连接线 • 4个砝码挂钩 • 50 个 20 g 砝码 • 2个均布载荷金属棒 • 储物盒 • 综合用户指南 • 结构基本平台(STS1) |
