产品介绍规格型号

滚子链条的结构


滚子链条的特点

1.工艺特点

◎ 不断改进制造工艺后，产品的磨损寿命提高，可大幅减少维护保养工时。

◎ 传动能力也有显著提高，通过合理选型，可比原来降低一个尺寸。

2.传动特点

◎ 链条两面都能用，可进行多轴传动。

◎ 方便安装、替换。

◎ 能获取较大减速比。

◎ 能获得长轴间距(通常4米以下)。通过变更链节数，对轴间距自由度较高是一大特点。

◎ 如果轴间距较短，而且可支撑链条的结构，即使是安装垂直的轴也可能实现驱动。

◎ 与同步带驱动相比，在相同扭矩下，链轮可选择直径更小的使用。

◎ 与齿轮驱动相比，具有较高的冲击吸收性。

型号表示·订购方法

1.型号表示

2.订购方法

◎ 标准包装订购

LD滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。

◎ 按所需长度订购

可按照您的链条长度交货。先将您所需的链条长度换算成链条的链节数量，再订购。

3. 订购链条时的注意事项

当滚子链条型号不明确时

◎ 必须确认滚子链条的规格（强力型、材质等规格）。并向装置的制造商确认。

◎ 滚子链条的链板上刻有滚子链条的尺寸、规格可供确认。

◎ 请测量滚子链条的节距、滚子直径、内链节内宽、链板厚度。

◎ 电话或者邮件联系我们的技术人员现场测量确认链条的规格。

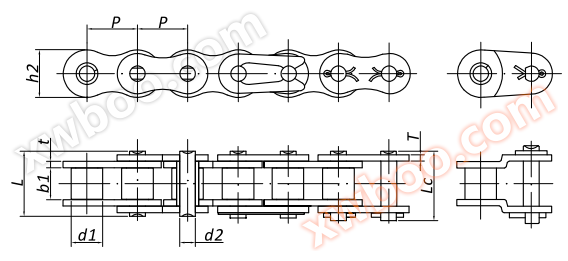

其他滚子链条尺寸图

隆德链号	节距	滚子直径	内节内宽	销轴直径	销轴长度		内链板高度	链板厚度	抗拉强度	平均抗拉强度	每米长重
	P	d1	b1	d2	L	Lc	h2	t/T	Q	平均抗拉强度	每米长重
	P	max	min	max	max	max	max	max	min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LD08B-F	12.70	8.51	5.55	4.45	14.6	16.10	11.8	1.6	17.8/4045	19.20	0.66
LD415B	12.70	7.75	4.88	4.09	12.9	14.40	10.3	1.3	12.0/2727	14.20	0.45
LD415B-F1	12.70	7.75	4.88	4.09	11.5	13.00	10.3	1.0	9.0/2045	10.60	0.38
LD415B-F3	12.70	7.75	4.80	4.09	11.6	13.65	10.3	1.2	9.8/2227	10.70	0.43
LD415B-F5	12.70	7.75	5.10	4.09	14.4	16.00	9.9	1.8/1.6	16.0/3600	16.50	0.46
LD415B-F7	12.70	7.75	4.88	3.58	13.8	15.00	10.3	1.3	6.0/1363	10.70	0.40
LD10B-F19	15.875	10.16	6.45	5.08	16.4	18.20	14.7	1.7	22.0/5000	24.20	0.89
LD10B-F20	15.875	10.16	6.45	5.08	16.4	18.20	14.7	1.7	23.6/5363	25.96	0.86
LD10B-F68	15.875	10.16	9.65	5.08	18.5	19.90	14.7	1.7/1.5	22.4/5090	24.64	0.93
LD10B-F88	15.875	10.16	6.48	5.08	16.4	17.80	14.7	1.7	22.4/5036	24.64	0.84
LD12B-F12	19.05	12.07	11.68	5.72	25.8	27.80	20.0	2.6	37.0/8318	40.70	1.90
LD12B-F14	19.05	12.07	30.56	5.72	42.0	43.60	16.0	1.9	29.0/6591	32.20	2.13
LD12B-F58	19.05	12.70	31.40	5.72	43.5	46.20	16.0	2.0	29.0/6591	32.20	2.36
LD12B-F99	19.05	12.07	11.68	5.72	22.5	-	16.0	1.9	29.0/6519	31.90	1.21
LD14B-F1	22.225	14.30	14.60	9.00	36.3	38.00	23.5	4.80/4.0	75.0/16871	82.50	3.59
LD16B-F1	25.40	15.88	12.20	8.28	31.4	32.70	21.0	4.15/3.1	60.0/13636	71.40	2.51
*LD16B-F1	25.40	11.71	17.02	8.28	36.1	39.10	21.0	3.1	60.0/13636	66.00	2.33
LD16B-F2	25.40	15.88	17.02	8.28	38.6	39.80	21.0	4.2	60.0/13636	71.40	3.08
LD16B-F5	25.40	15.88	12.70	8.28	30.8	32.10	20.0	3.50/3.0	50.0/11364	57.50	2.37
LD16B-F33	25.40	15.88	12.70	8.28	32.2	35.10	21.0	3.1	60.0/13636	66.00	2.54
LD16B-F92	25.40	15.88	17.02	8.28	36.1	39.10	21.0	4.15/3.1	60.0/13636	66.00	2.76
LD16B-F137	25.40	16.80	17.02	8.28	36.1	37.40	21.0	4.15/3.1	60.0/13488	66.00	2.88
LD20B-F14	31.75	19.05	19.56	10.19	45.6	49.30	26.4	5.60/4.5	105.0/23856	115.50	4.57
LD20B-F19	31.75	30.00	19.56	10.19	41.3	-	26.4	4.50/3.5	95.0/21590	104.50	5.86
LD20B-F40	31.75	19.05	19.56	10.19	-	45.00	26.4	4.5/3.5	73.0/16410	80.30	3.87
LD20B-F48	31.75	19.05	19.56	10.05	42.1	-	26.4	4.5/3.5	95.0/21356	104.50	3.95
LD20B-F55	31.75	19.05	19.56	10.19	41.3	-	26.4	4.5/3.5	95.0/21356	104.50	3.91
*LD24B-F7	38.10	18.42	25.40	14.63	53.4	57.80	33.2	6.00/4.8	170.0/38635	187.00	5.80
LD24B-F9	38.10	25.40	25.40	14.63	58.1	62.50	33.2	7.0/6.0	180.0/40908	198.00	7.98
LD24B-F14	38.10	25.40	25.40	14.63	55.8	60.50	33.2	6/4.8	160.0/36363	176.00	7.14
LD24B-F23	38.10	25.40	25.40	14.63	53.4	59.30	36.2	6/5.2	192.0/43635	211.20	7.92
LD24B-F27	38.10	25.40	25.40	14.63	52.6	57.80	33.2	6.0/4.8	160.0/35968	176.00	6.99
LD28B-F2	44.45	27.94	30.99	15.90	65.1	69.50	41.0	6.0/7.5	250.0/56817	275.00	10.17
LD28B-F4	44.45	27.94	30.99	15.90	65.1	70.40	41.0	6.0/7.5	240.0/54535	264.00	10.40
LD28B-F7	44.45	27.94	30.99	15.90	68.1	72.50	42.0	8.0/7.0	300.0/67440	330.00	11.70
LD32B-F23	50.80	32.00	30.00	16.90	66.6	73.00	49.0	7.0	300.0/68181	330.00	11.70
LD32B-F26	50.80	29.21	30.99	17.81	68.0	73.00	42.0	7.0	250.0/56817	275.00	10.60
LD32B-F30	50.80	29.21	30.99	17.81	68.0	73.00	42.0	6.3/7.65	250.0/56817	275.00	10.28
*LD32B-F31	50.80	17.81	31.50	22.48	69.5	74.50	42.0	7.0/7.5	250.0/56817	275.00	9.30
LD32B-F35	50.80	29.21	30.99	17.81	68.0	72.50	48.0	7.5/6.4	350.0/78680	385.00	11.86
LD48B-F7	76.20	48.26	45.72	29.24	105.0	131.50	63.8	12.0/10.0	500.0/112400	550.00	27.36
LD56B-F6	88.90	53.98	53.34	34.32	114.6	123.00	77.8	13.5/12.0	850.0/191080	935.00	35.78

隆德链号	节距	滚子直径	内节内宽	销轴直径	销轴长度		内链板高度	链板厚度	抗拉强度	平均抗拉强度	每米长重
	P	d1	b1	d2	L	Lc	h2	t/T	Q	平均抗拉强度	每米长重
	P	max	min	max	max	max	max	max	min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDC08B-F77	12.700	8.51	21.67	4.45	31.0	32.20	11.8	1.6	18.0/4046	19.00	1.28
LDC24B-F6	38.100	25.40	22.00	12.00	40.0	43.50	35.0	3.0	95.0/21590	104.50	5.23
LDC24B-F18	38.100	25.40	25.40	14.63	53.4	57.80	33.0	6.00/4.8	160.0/36363	176.00	7.49
LDC24B-F19	38.100	25.40	25.40	14.63	53.4	57.80	35.8	6.00/4.8	160.0/36363	176.00	8.05
LDC24B-F22	38.100	25.40	25.40	14.63	53.4	57.80	35.0	6.0/4.8	160.0/36363	176.00	7.91
LDC32B-F24	50.800	29.21	30.99	17.81	-	71.00	45.0	6.0/7.0	250.0/56817	275.00	11.40
