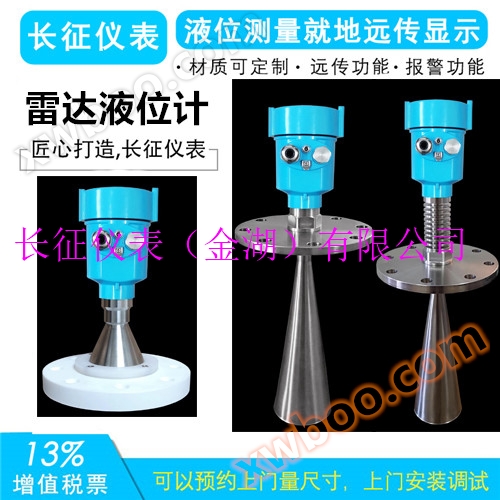

雷达液位计-长征仪表（金湖）有限公司

一、雷达液位计概述：

雷达液位计发射功率低的短的微波通过天线系统发射并接收，雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。

一种时间延伸方法可以在短的时间内的测量。即使存在虚假反射的时候，微处理技术和软件也可以分析出物位回波。通过输入容器
尺寸，可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。在固体测量中的应用可以使用K-频段的高频传感器。

由于信号的聚焦效果，料仓内的安装物或仓壁的粘附物都不会影响测量。

二、雷达液位计测量原理：

雷达液位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于金属、非金属容器或管道内，对液体

、浆料及颗粒料的物位进行非接触式连续测量。粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。对人体及环境均无伤害，

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种时间延伸方法可以
确保短时间内的测量。即使工况复杂的情况下，存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。

三，雷达液位计参数对照表：

产品类别	CZRD801	CZRD802	CZRD803
应用范围	过程条件简单，腐蚀性的液体、浆料、固体比如：水液储罐酸碱储罐浆料储罐固体颗粒小型储油罐	存储或过程容器腐蚀性的液体、浆料、固体比如：水液储罐酸碱储罐浆料储罐固体颗粒小型储油罐	适应各种存储容器，液体、浆料、固体比如：原油、轻油储罐原煤、粉煤仓位挥发性液体储罐焦碳料位浆料储罐固体颗粒
测量范围	20米	20米	30米
过程连接	G11/2或11/2NPT螺纹	法兰	法兰
过程温度	-40-130℃	-40-150℃	-40-250℃
过程压力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重复性	± 3mm	± 3mm	± 3mm
精度	< 0.1%	< 0.1%	< 0.1%
频率范围	6.8GHz	6.8GHz	6.8GHz
防爆/防护等级	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信号输出	4…20mA/HART（两线）	4…20mA/HART两线）	4…20mA/HART（两线）

表二：

产品类别	CZRD804	CZRD805	CZRD806
应用范围	过程条件简单，颗粒料、块料比如：水液储罐酸碱储罐浆料储罐固体颗粒小型储油罐	低介电常数或带搅拌液体比如：水液储罐酸碱储罐浆料储罐固体颗粒小型储油罐	高温环境测量固体颗比如：原油、轻油储罐原煤、粉煤仓位挥发性液体储罐焦碳料位浆料储罐固体颗粒
测量范围	30米	20米可选	30米
过程连接	万向法兰	法兰	法兰
过程温度	-40-250℃	-40-250℃	-40-250℃
过程压力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重复性	± 3mm	± 3mm	± 3mm
精度	< 0.1%	< 0.1%	< 0.1%
频率范围	6.8GHz	6.8GHz	6.8GHz
防爆/防护等级	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信号输出	4…20mA/HART（两线）	4…20mA/HART两线）	4…20mA/HART（两线）
