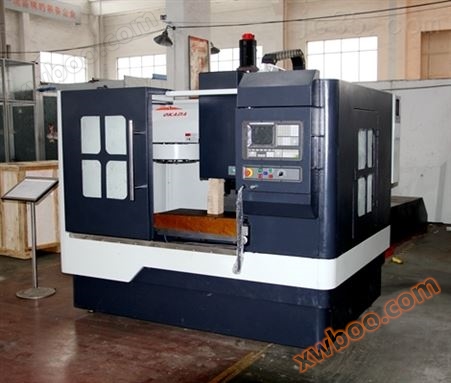

X6132卧式数控铣床-山东鸿泰智能装备有限公司

产品说明：
1、X、Y、Z三轴行程：800×280×350mm。
2、主轴传动方式为齿轮传动，转速：1500rpm。
3、电器箱采用内分隔离式设计，将控制器之发热源部分予以分离，使用热交换器散热，避免外界粉尘进入电箱。
4、三轴采用高精密滚珠螺杆，结合精密螺帽预压和尾端预拉装置，确保机台背隙与热变形长时间保持在低值。
5、X、Y、Z轴采用硬轨，人工刮研，快速移动速度为6/3/6/min。
二、主要技术参数：

技术参数	单位	参数
工作台尺寸	mm	1320*320
T型槽数目/宽度/间距	mm	3-18-70
工作台承重	kg	320
X向（工作台纵向）	mm	800
Y向（滑座横向）	mm	280
Z向（升降台垂向）	mm	350
切削进给速度	mm/min	6-3200/3-1600/6-3200
快速移动速度	mm/min	6000/3000/6000
主轴转速范围	r/mm	30-1500（18级）
主轴转速极数	级(stpes)	18
主轴中心至工作台面距离	mm	20-370
主轴电机功率	kW	7.5
机床外形尺寸（长×宽×高）	mm	1929×2055×1960

三、机床主要外购件清单

序号	品名	产地	制造商
1	数控系统	国产	北京KND1000mc
2	进给伺服电机	国产	系统厂家
3	主轴	国产	烟台海德
4	丝杠	国产	汉江
5	轴承	日本	NTN/P4级
6	润滑系统	国产	广东河谷
7	外防护	国产	半防护
8	电器	法国	施耐德

四、配置情况

序号	配置内容
1	数控系统：KND1000mc，8.4”彩色显示器
2	主轴电机 7.5kW
3	三轴进给电机12Nm/12Nm/22Nm
4	主轴转速：1500rpm
5	主轴传动方式：齿轮传动
6	主轴锥度：ISO50（7∶24）
7	800×280×350mm
8	快速移动速度：6/3/6m/min
9	（1）切削冷却系统（2）自动润滑系统（3）切削吹气装置（4）防爆工作灯（5）三色警示灯（6）水平调整螺栓及垫块（7）电器箱热交换器（8）三轴螺杆预拉装置（9）程序储存（10）RS232 接口及5米通讯电缆	（11）手动脉冲发生器:手轮（12）工具箱（13）变压器（14）三轴伸缩防护罩（15）精度检验合格书（16）电气说明书（17）KND使用手册（18） KND程序操作手册（19）CF卡 2G （20）读卡器（21）卡套

五、机床附件及易损件

序号	名称	规格	数量
1	刀杆	Φ27/32	各2件
2	同步带		2件
3	ISO50套装铣夹头		6件/套
4	地脚螺栓	M18×300	4套
5	内六角扳手	5、6、8、10	各1件
6	呆口扳手	S17-19/S22-24	各1件
7	数控系统	KND	1套（随机）
8	使用说明书		1本
9	合格证		1本
10	数控系统操作手册		1套
11		在机器上	1件
12	铜套		2件
13	7∶24中间套		1件

六、安装条件
1、温度
运行温度：   常温20±20℃
保管搬运时：   -30℃～50℃
变化比率： 10℃/小时以内
2、湿度
    连续：         75%以下（不结露）    短时间：       95%以下（不结露）
3、安装场所条件
a.不受外部振动影响。
b.不受腐蚀性气体影响。
c.避免阳光直射机床。
d.避免直接触外界风、气及调温的冷、热风。
e.机床附近避免设置暖气等热源。
f.减少尘埃（避开铸件、焊接、钣金车间等）。
g.避免漏水、浸水。
4、电源：3相380V±10%； 50Hz±1Hz
七、资料提供
供方提供设备操作说明书，设备维修机械、电气说明书，出厂合格证。
八、设备验收
根据出厂标准，按机床规格、技术参数、精度检验单要求验收。
