锻造操作机-安阳锻压机械工业有限公司

产品性能描述

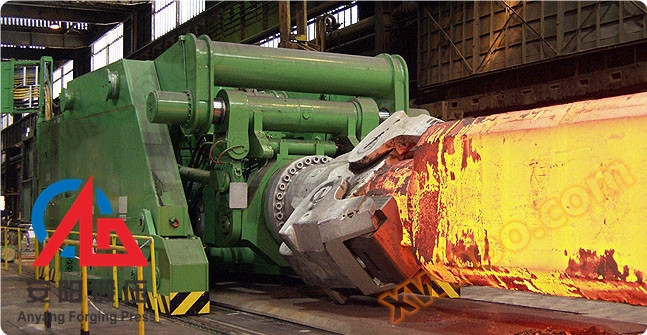

锻造操作机简述：

锻造操作机用以夹持锻坯配合自由锻液压机或锻锤完成送进、转动、调头等主要动作的辅助。小型锻造操作机适用于模锻件生产。自由锻造操作机和小型模锻操作机有助于改善劳动条件，提高生产效率。

锻造操作机分类：

全自动操作机全液压锻造操作机

数控全液压有轨锻造操作机全液压四连杆有轨锻造操作机

回转式锻造操作机机械锻造操作机

360度回转式液压操作机机械式锻造操作机

安阳锻压生产的锻造操作机结构分有轨和无轨两种。有轨锻造操作机分为：直移式、回转式、平移式等多种运动形式，机械、全液压、机械液压混合等多种驱动形式，可以从各方面满足不同用户的需要。

无轨锻造操作机

无轨锻造操作机一般用于小吨位自由锻造（3吨以下），用于叉车进行改装，操作方便，节省车间面积。

功能：

无轨操作机具有以下动作功能：大车在轨道上自由行走；钳架前后升降、倾斜；钳头夹持、松开、旋转等。大车架采用整体框架式结构，由电机或马达驱动。钳架升降有钢丝绳或油缸带动，可实现前后同步升降或分别升降，使钳架到达水平或实现一定角度的倾斜。钳头夹紧由大螺距丝杆或油缸带动夹持拉杆水平移动实现，并且有缓冲保险装置。钳头旋转由电机减速机带动，并设有过载保护装置。钳架的前后、两侧及钳架与升降机之间均设有防振动的缓冲装置。

如果您想获得关于锻造操作机/液压锻造操作机、数控锻造操作机规格型号、技术参数价格等更多详细资料，请联系安锻客服：，电子邮箱：aydy

产品技术参数

**机械液压混合式操作机技术参数**
锻造操作机型号		T31DHH-1	T31DHZ-1	T31DHH-2	T31DHZ-2	T31DHH-3	T31DHZ-3	T31DHH-5	T31DHZ-5	T31DHZ-8	T31DHZ-10	T31DHZ-15
公称载重量	KN	10	10	20	20	30	30	50	50	80	100	150
夹持力矩	KN·M	20	20	48	48	60	60	120	120	150	250	300
夹持直径范围	mm	60-420	60-420	100-600	100-600	150-650	150-650	150-800	150-800	150-1000	170-1030	240-1100
钳杆高度	mm	650	650	750	620	750	650	1050	780	900	800	800
钳杆升降行程	mm	550	550	750	880	550	650	700	720	1000	1000	1080
钳杆升降速度	m/min	6	6	7	7	6	6	5	5	6	6	5
夹钳上仰角度	°	7	7	10	10	10	10	7	7	6	7	10
夹钳下倾角度	°	7	15	钳头触地	钳头触地	钳头触地	钳头触地	12	钳头触地	钳头触地	12	7
夹钳旋转速度	r/min	20	25	25	25	20	20	18	18	15	15	15
车体行走速度	m/min	40	35	35	40	26	26	25	25	20	15	20
轨距	mm	2236	2236	2236	2236	2300	2300	2300	2300	2500	2800	3000

**全液压四连杆锻造操作机参数**
全液压锻造操作机规格	单位	T31DHH-1S	T31DHH-2S	T31DHH-3S	T31DHH-5S	T31DYH-8S1
公称载重量	KN	10	20	30	50	80
夹持力矩	KN·M	20	48	60	120	150
夹持直径范围	mm	60-420	100-600	150-650	150-800	150-1000
钳杆高度	mm	650	750	750	1050	900
钳杆行程	mm	450	750	750	750	900
钳杆升降速度	m/min	6	7	6	5	6
夹钳上仰角度	°	7	10	10	7	6
夹钳下倾角度	°	7	15	钳头触地	钳头触地	钳头触地
夹钳旋转速度	r/min	20	25	20	18	15
车体行走速度	m/min	40	40	26	25	20
轨距	mm	2236	2236	2300	2300	3200

**数控全液压锻造操作机参数**
数控全液压锻造操作机参数		T31DYB-	T31DYB-	T31DYB-	T31DYB-	T31DYB-	T31DYB-	T31DYB-	T31DYB-	T31DYB-	T31DYB-	T31DYB-
数控全液压锻造操作机参数		8T	10T	15T	20T	30T	40T	50T	60T	80T	100T	120T
公称载荷	KN	80	100	150	200	300	400	500	600	800	1000	1200
夹持力矩	KN.M	200	250	400	500	800	1000	1250	1500	2000	2500	3000
夹持直径范围	mm	170-1000	170-1030	170-1100	200-1200	280-1300	165-1600	175-1700	175-1860	210-2100	250-2200	300-2300
钳头旋转速度	rpm	20	20	18	18	16	16	14	14	13	12	12
钳身水平高	mm	800	800	800	900	900	900	1090	1250	1350	1400	1500
钳身升降行程	mm	1000	1000	1500	1800	1800	1800	1900	2000	2000	2200	2200
钳身上仰/下俯角度	°	7/9	7/9	7/9	7/9	7/9	7/9	7/9	7/9	7/9	7/9	7/9
钳身水平侧移距离	mm	±150	±150	±180	±200	±200	±200	±250	±300	±300	±300	±300
钳身水平侧摆角度	°	±8	±8	±8	±8	±8	±8	±8	±8	±8	±8	±8
车体行走速度	m/min	30	30	30	30	30	30	30	30	30	30	30
轨距	mm	2500	2800	3000	3300	3600	3600	4000	4400	5000	5300	5700
