大倾角输送带 (5)

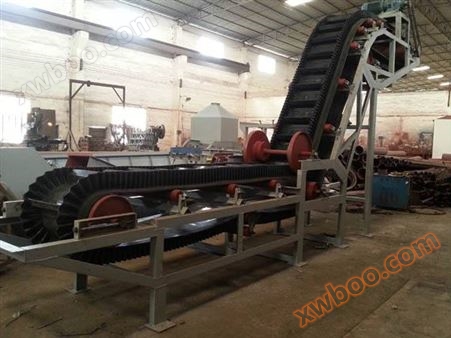

大倾角波状挡边输送带由基带、挡边、横隔板三部分组成。由于场地限制或需要大倾角提升物料，为了防止输送物料的散落，一般会选择大倾角波状挡边带式输送机系统。此种系统可以在垂直状态下运行，也可以在0°—90°任意角度运行，允许大量运载和重载运输。适宜输送易撒落的粉状、粒状、小块状等物料，适用于港口、冶金、矿山、电力、煤炭、铸造、建材、粮食、水泥、化工等行业。
特点：
1、维护费用低；
2、输送量大，并有效防止了物料的散落；
3、输送带可沿水平到倾斜和倾斜到水平方向灵活输送；
4、增大了输送角度()，大大节省了空间和场地。
| 大倾角波状挡边输送带技术参数 | |||||
| 基带宽B(mm) | 挡边高H(mm) | 横隔板高H1(mm) | BF(mm) | Br(mm) | R(mm) |
| 300 | 40 | 35 | 25 | 180 | 35 |
| 60 | 55 | 50 | 120 | 40 | |
| 80 | 75 | ||||
| 400 | 60 | 55 | 50 | 180 | 60 |
| 80 | 75 | ||||
| 100 | 90 | ||||
| 500 | 80 | 75 | 50 | 250 | 75 |
| 100 | 90 | ||||
| 120 | 110 | ||||
| 650 | 100 | 90 | 50 | 350 | 100 |
| 120 | 110 | ||||
| 160 | 140 | 75 | 300 | ||
| 800 | 120 | 110 | 50 | 460 | 120 |
| 160 | 140 | 75 | 410 | ||
| 200 | 180 | ||||
| 1000 | 160 | 140 | 75 | 550 | 150 |
| 200 | 180 | ||||
| 240 | 220 | ||||
| 1200 | 160 | 140 | 75 | 690 | 180 |
| 200 | 180 | ||||
| 240 | 220 | ||||
| 300 | 280 | 105 | 630 | ||
| 1400 | 200 | 180 | 75 | 630 | 210 |
| 240 | 220 | ||||
| 300 | 280 | 105 | 770 | ||
| 400 | 360 | ||||
| 1600 | 200 | 180 | 75 | 970 | 240 |
| 240 | 220 | ||||
| 300 | 280 | 105 | 910 | ||
| 400 | 360 | ||||
| 1800 | 240 | 220 | 75 | 1110 | 270 |
| 300 | 280 | 105 | 1050 | ||
| 400 | 360 | ||||
| 500 | 480 | 125 | 1010 | ||
