红外光谱（IR）可以测试邻笨超标吗

RoHS2.0——红外光谱（IR）测试方法

红外光谱法用于塑料（如聚氯乙烯）制品中邻苯二甲酸酯的 快速筛查上的应用 摘要： 许多常见的塑料消费产品中含有高浓度的有毒化学添加剂——邻苯二甲酸酯。邻苯二 甲酸酯用作增塑剂，使塑料更容易弯曲、经济耐用和柔软，一般情况下，将 15-30%的邻 苯二甲酸添加到基础聚合物中，如聚乙烯（PVC，乙烯树脂）和其它广泛使用的聚合物。 由于增塑剂和聚合物之间不存在化学键，增塑剂很容易释放出来，污染周围的环境或被人 误食。邻苯二甲酸酯属于激素干扰物，接触邻苯二甲酸酯会引起其它一些生理作用，包括 肥胖、胰岛素抵抗、肾脏和肝脏损害、注意力缺陷多动障碍以及对儿童神经系统其它可能 的影响。 消费品安全改进法案（CPSIA）第 108 节性禁止售卖三种特定邻苯二甲酸酯浓度 超过 0.1%（1000ppm）的任何“儿童玩具或儿童护理品”，消费品安全委员会（CPSC）还 开发出了邻苯二甲酸酯测量的标准操作程序，制定 FTIR 作为预筛查程序（可选），用于测定邻苯二甲酸酯类的污染总量。 本文应用港东 FTIR-650 型红外光谱仪对塑料（如 PVC）制品中的邻苯二甲酸酯进行 快速筛查，具有操作简单、无需样品前处理、分析检测需要时间短、无损鉴别等特点，大 大提高了工作效率和经济效益。

一、原理 基底以PVC样品为例，邻苯二甲酸酯是邻苯二甲酸的二酯化物，在 1725cm-1存在 C=O 的伸缩振动。以 DEHP 为代表，其具有一个邻位取代的芳香环，在 741cm-1 处具有一个强 吸收带，芳香环骨架的伸缩振动在位于 1600cm-1 和 1581cm-1 处有二重谱带，C-O-C 的伸 缩振动在位于 1267cm-1 和 1119cm-1 有明显吸收峰，其中 1267cm-1 吸收带宽又强，常与 1725cm-1 吸收带有大致相等的强度。

二、实验条件 1、仪器及附件： FTIR 傅里叶变换红外光谱仪 650；单次 ATR 附件（金刚石晶体，45°入射）。 2、分析条件： 分辨率 4cm-1 ；扫描次数 64 次；扫描范围 4000～600cm-1 。 三、测试步骤 将以下四个样品分别置于单次 ATR 上进行测试。

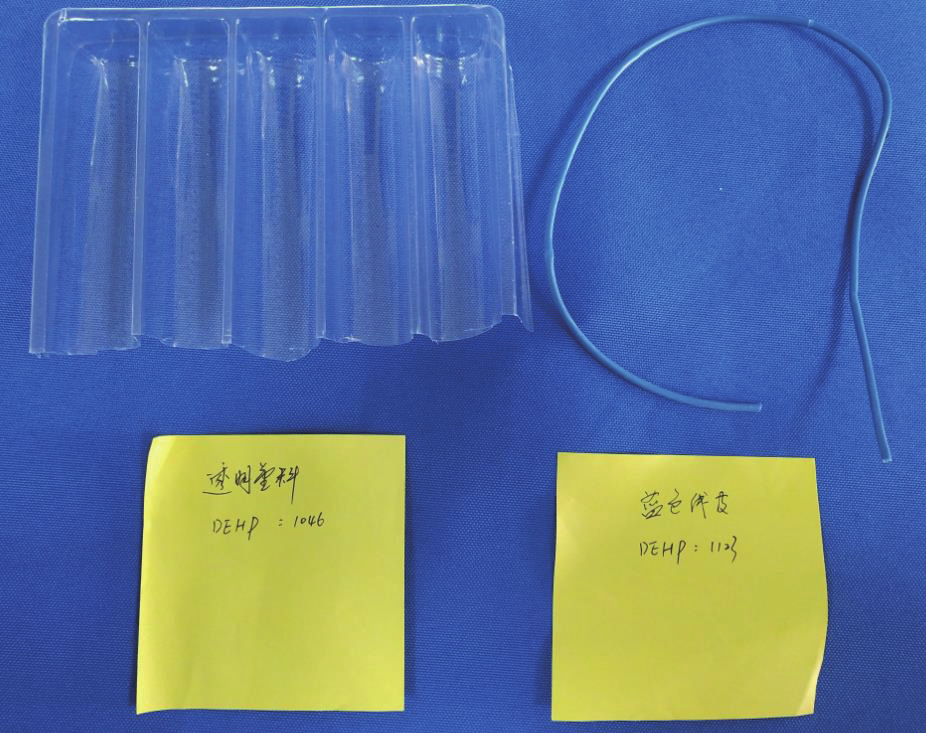

1、DEHP 超标样品：DEHP 1046（ppm）和 DEHP 1123（ppm）

2、儿童玩具类样品：小黄鸭

四、实验结果 1、DEHP 超标样品：DEHP 1046（ppm）和 DEHP 1123（ppm）

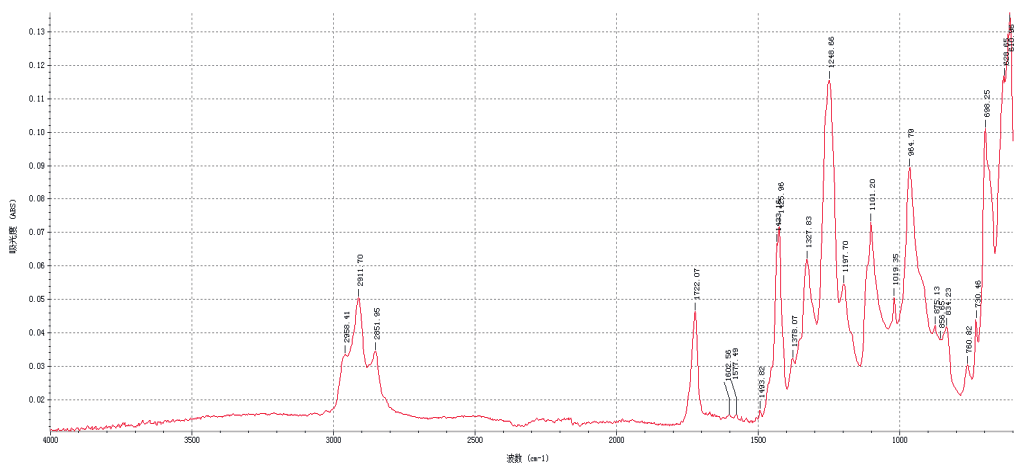

图 1 DEHP 1046（ppm）红外谱图

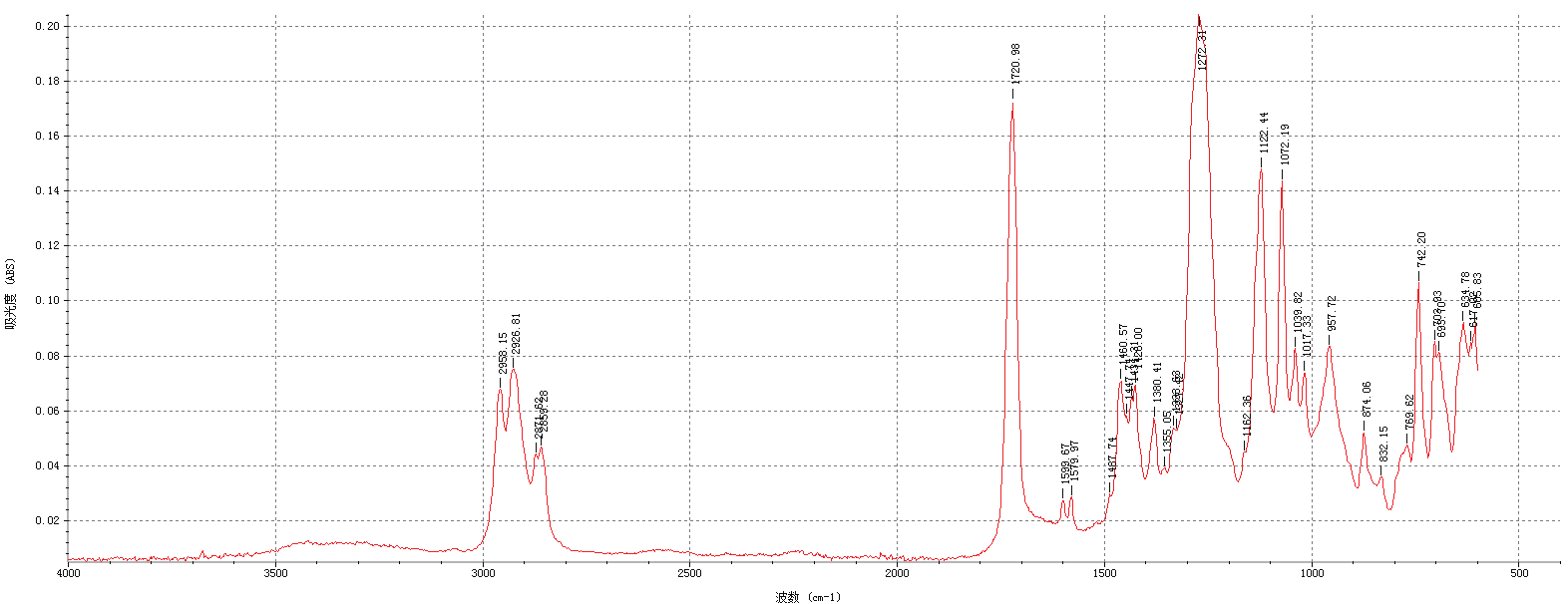

图 2 DEHP 1123（ppm）红外谱图

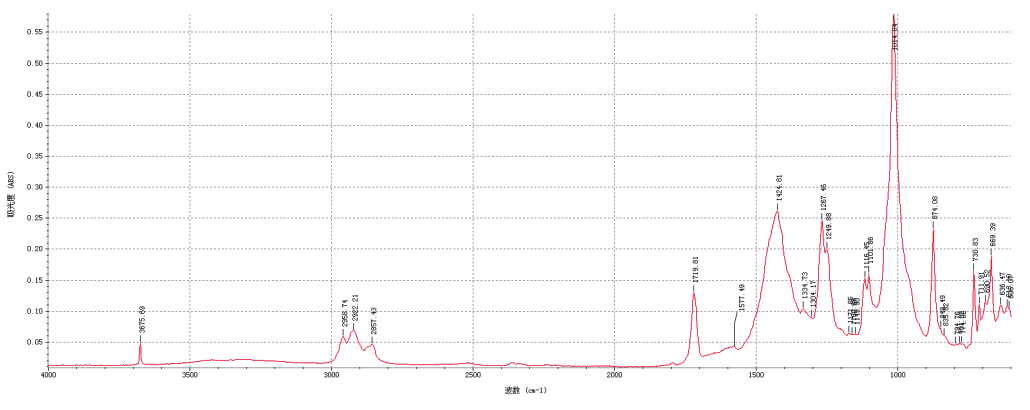

图 3 儿童玩具红外谱图

五、实验结论 1、由于 DEHP 1046（ppm）比 DEHP 1123（ppm）检定成分含量低，所以其在 1267cm-1 处的吸收峰没有分辨出来，并且整体红外吸收峰偏弱，由此可以发现，该方法可以实现塑 料（如 PVC）制品中邻苯二甲酸酯的有效筛查。 2、实验证明，儿童玩具类商品中含有塑化剂，由此可以发现，该方法可以实现塑料（如 PVC）制品中邻苯二甲酸酯的初步快速筛查。
