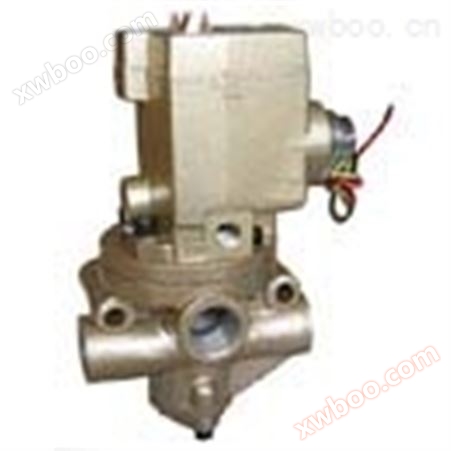

K23JD-R系列电控换向阀

K23JD-R系列电控换向阀

产品二维码
参  考  价:面议
具体成交价以合同协议为准
  • 产品型号：
  • 品牌：
  • 产品类别：换向阀
  • 所在地：
  • 信息完整度：
  • 样本：
  • 更新时间：2022-06-09 19:00:03
  • 浏览次数：20
产品标签:

K23JD-R系列电控换向阀

在线询价 加入对比 查看联系电话 收藏产品 进入展台
收藏
举报

联系我时，请告知来自 兴旺宝

索取相关资料

威海博胜气动液压有限公司

生产厂家

  • 经营模式：生产厂家
  • 商铺产品：134条
  • 所在地区：山东威海市
  • 注册时间：2014-07-10
  • 最近登录：2021-09-23
  • 联系人：

产品分类品牌分类

产品简介

本系列产品属截止式结构的电控换向阀，它被广泛用于气压传动与控制系统，用以控制气路的切换等。

详情介绍



K23JD-R系列电控换向阀





一、特点：

　本系列产品属截止式结构的电控换向阀，它被广泛用于气压传动与控制系统，用以控制气路的切换等。

　　本产品是利用电信号来实现切换以控制气流方向的。

二、图形符号：

三、型号说明：



四、技术参数

型号 K23JD-8(T)R K23JD-10(T)R K23JD-15(T)R K23JD-20(T)R K23JD-25(T)R K23JD-32(T)R K23JD-40(T)R
流量（m3/h) 5 7 10 20 30 40 50
有效截面积S值（m㎡) 20 35 60 120 190 300 400
泄漏量ml/min ≤50 ≤100 ≤200 ≤300
换向时间sec ≤0.04 ≤0.06 ≤0.10 ≤0.15
切换频率Hz ≥10 ≥8 ≥4 ≥3
工作压力MPa 0.2～0.8
环境温度℃ -50～50
电压（V） AC：380，220，110，36；DC：220，110，24



五、外形及安装尺寸：



型号 公称通径 接管螺纹 A B C D E F G H M L
P A O
K23JD-8(T)R 8 G1/4 G1/4 G1/2 180 96 78 73 17 16.5 φ9 45 39 85
K23JD-10(T)R 10 G3/8 G3/8
K23JD-15(T)R 15 G1/2 G1/2
K23JD-20(T)R 20 G3/4 G3/4 G1 198 113 89 82 24 21 φ9 52 38 105
K23JD-25(T)R 25 G1 G1
K23JD-32(T)R 32 G11/4 G11/4 G11/2 268 165 121 118 37 46 φ9 75 46 170
K23JD-40(T)R 40 G11/2 G11/2
