哥特式曲拱 XYZ 位移台，25x25 mm 平台，8-32

型号： 9061-XYZ

特征

机械式轴承滑道

这些哥特式系列位移台采用*的轴承设计，在温度波动的环境中也能保持高度稳定。标准位移台采用多组件设计，预载性能会随时间推移而逐渐下降，而哥特式系列则与之不同，其轴承滑道直接以机械方式安装在位移台的平台上。

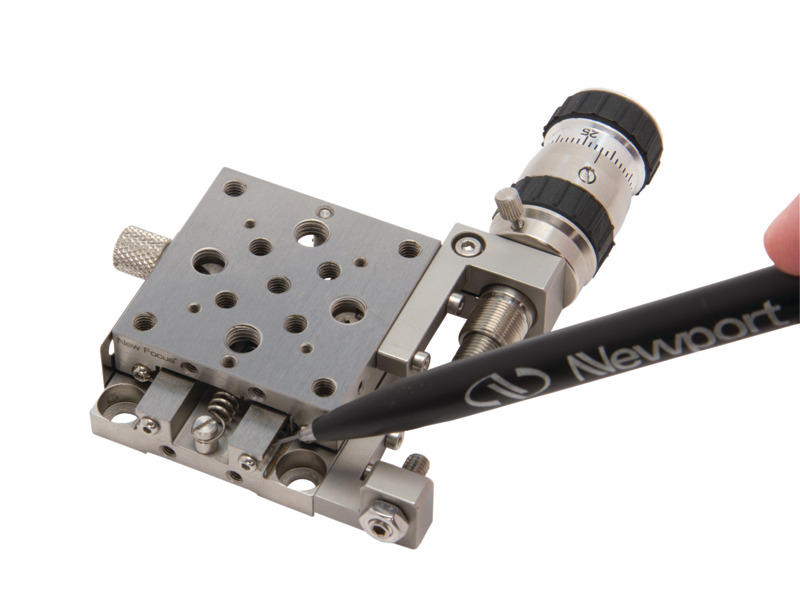

四点轴承接触

不锈钢滚珠轴承的哥特式拱形接触轮廓增大了接触面积，以均匀分布负载和动量。

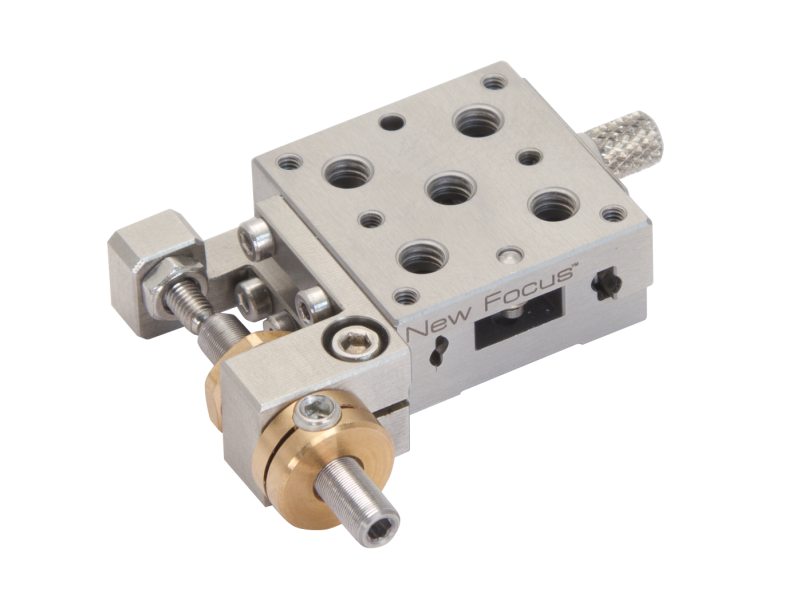

侧面安装的促动器

所有哥特式系列位移台都有侧面安装的促动器夹具，从而da程度缩小尺寸，同时保持较低高度。这些位移台也可以堆叠搭配以实现多轴位移，并且每个轴都有侧面安装的锁紧机制。

可配置

哥特式系列位移台上的促动器调整架可以方便地重组为左手操作。测微计块重新定位到推动块处，反之亦然。

哥特式曲拱 XYZ 位移台技术参数

• 位移轴

  X, Y, Z

• 大位移台行程

  6.5 mm

• 螺纹类型

  2-56 and 8-32

• 负载

  26 N

• 垂直负载能力

  8 N

• 材料

  Stainless Steel

• 轴承

  Gothic-Arch Bearings

• 平台尺寸

  25 x 25 mm

• 滚转

  10 arc sec

• 偏摆

  20 arc sec

• *使用调节螺丝

  AJS8-100-0.5

• *使用千分尺

  9354

• *使用Picomotor促动器

  8353

• 行程要求

  Less Than 12.7 mm
