栓钉连接滚珠轴承线性位移台 返回列表页

栓钉连接滚珠轴承线性位移台

获得专li的栓钉设计提供了额外的组装和安装方法

拆卸和更换具有良好的可重复性

滚珠轴承可实现偏差 < 150 µrad 平滑行程

可堆叠以实现薄型多轴定位

栓钉连接滚珠轴承线性位移台

特征

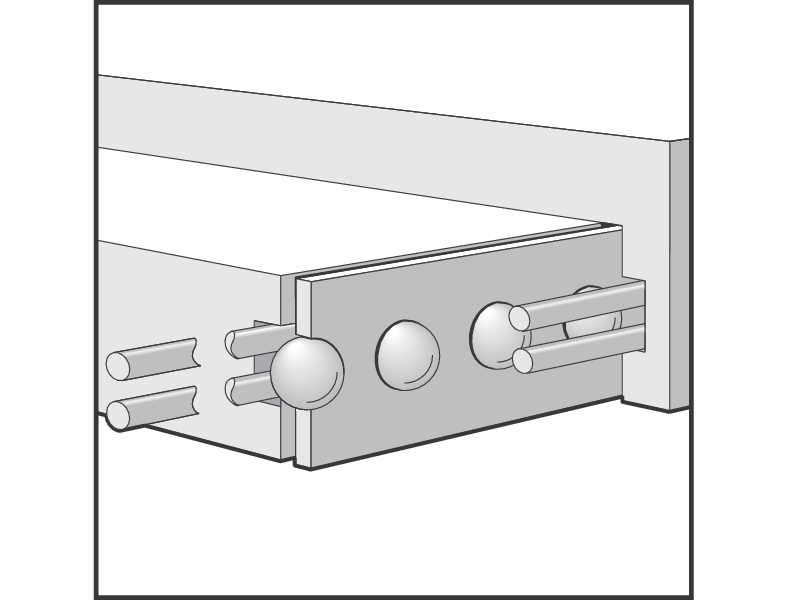

可用于平滑平移的滚珠轴承

460P 系列高性能模块化滚珠轴承线性位移台由铝及不锈钢、两点接触滚珠轴承和导杆制成。促动器驱动已抛光的硬质合金刀片，并预载有弹簧以防止出现侧隙。不锈钢促动器安装座与手动或电动促动器相兼容，可满足您的精度需求，也可进行翻转以实现垂直安装。

栓钉安装可提供优异的可重复性

对于大多数位移台，需要将位移台的上部移动到另一边，以便进行按照和拆卸。使用栓钉，可以从位移台的侧面安装或拆卸 460P 位移台，而无需接触位移台的顶部。此外，栓钉与位移台间的精密契合意味着可对栓钉的移除和替换操作保持优异的可重复性。

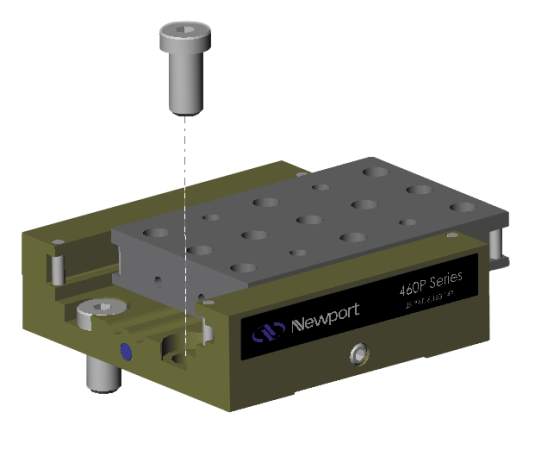

双重固定方式

除了栓钉固定，这些位移台在基座中有四个沉头孔可用于传统方式固定。角度支架还可用于创建 xyz 构型。每个位移台都配有两个栓钉和四个短头螺丝。460P 系列位移台还可以与 460 PD 系列栓钉连接燕尾式位移台一起连接使用。

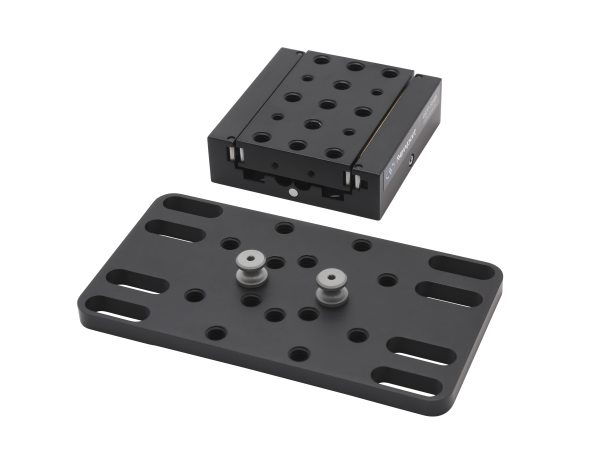

Versatile Table Mounting

The 460P stages can be directly bolted down to an optical table or breadboard using either the peg holes or counterbored holes in the base. We also offer 460P-BA slotted base plates allowing you to easily adjust the stage position within a 0.524 in. (13.3 mm) range.
