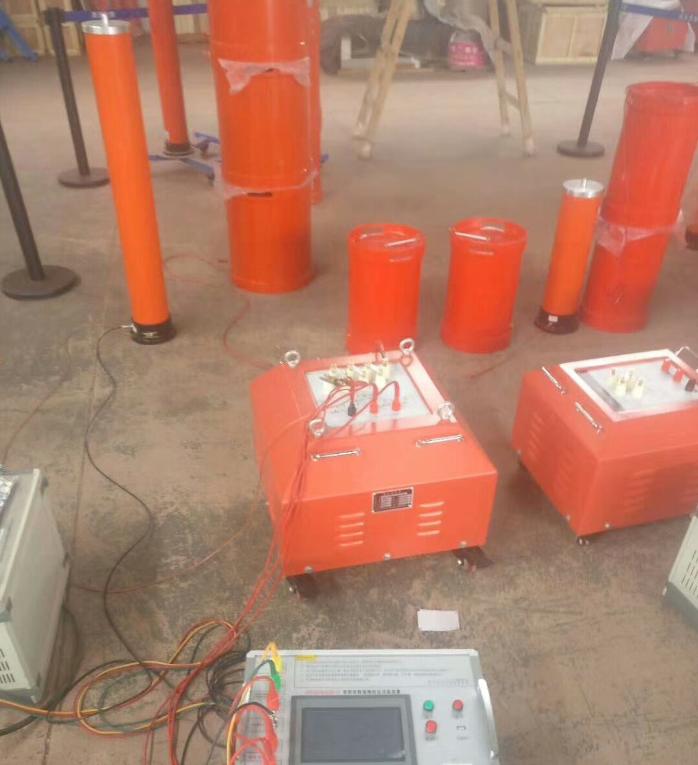

800kVA变频串联谐振耐压试验装置

一、适用范围

           1.满足220kV/180MVA变压器的中性点耐压试验，试验电压200kV；

           2.满足220kVGIS、断路器耐压试验，试验电压395kV；

           3.满足220kV互感器耐压试验，试验电压316kV；

           4.满足110kV/300mm2长度≤0.5km电缆的变频交流耐压试验，交流耐压试验，试验电压128kV；

     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

           3)  自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                             害，变频电源内电子元件不会击穿;

           n 断电保护：试验电源断电后，装置能快速保护;

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;

     三、成套装置技术参数

           1.  额定容量：800kVA；

           2.  输出电压：400kV，200kV,；

           3.  输出电流：2A，4A,；

           4.  输入电源：单相380V±15%，工频；

           5.  使用频率范围：50Hz；

           6.  频率分辨率：0.1Hz；频率不稳定度：≤0.1%；

           7.  输出电压波形为正弦波，波形畸变率：≤1%；

           8.  装置自身品质因数：Q≥40（f=50Hz时）；

           9.  绝缘水平：1.1倍额定电压下耐压1min；

           10.工作时间：成套装置在额定容量下允许连续15min；

           11.工作方式： 满足需方提出的试验条件；

           12.温升：额定容量下按工作方式运行后装置线圈温升≤65K；

           13.噪声；≤65dB；

           14.系统测量精度：有效值1.0级；

           15.保护功能完备（详见变频电源部分）；

           16.环境条件：

           a)  周围空气温度：高温度：+450C；低温度：－200C，

           b)  海拔高度：≤1000米；

           c)  环境相对湿度（在250C时）：大日平均值90%

           四、部件装置技术参数

           1. 变频电源25kW/380V                1台

           a) 额定输出容量：25kW；

           b) 工作电源：380±15%V（三相），工频；

           c) 输出电压：0 –400V可调，单相，输出电压不稳定度≤1%；

           d) 额定输入电流：60A；

           e) 额定输出电流：60A；

           f) 输出波形：正弦波；

           g) 频率调节范围：50Hz；

           h) 频率调节灵敏度：≤0.1Hz；

           i) 频率不稳定度≤0.01%；

           j) 额定容量下连续运行时间：5min；

           k) 额定容量下连续运行5min元器件高温度：≤60℃；

           l) 输出波形畸变率≤1%；

           2. 励磁变压器25kVA/6kV/ /20kV/400V        1台

           a) 额定容量：25kVA；

           b) 低压电压：400V；

           c) 高压电压：6kV；20kV；

           d) 使用频率：30-300Hz；

           e) 运行时间： 额定容量下连续5min；

           f) 温    升：额定容量下连续运行5min后小于65K；

           g) 输出端接有氧化锌压敏电阻或避雷器，可有效防止反击过电压对设备和人员的伤害；

           h) 结构形式：油浸式；

           i) 体积：长×宽×高500mm×460mm×460mm

           j) 重量：约140kg；

           3. 高压电抗器100kVA/50kV              8节

           a) 工作频率：30-300Hz；

           b) 额定电压：50kV；

           c) 额定电流：2A；

           d) 额定容量下连续运行时间：5min；

           e) 电抗器可单独、串联及并联使用；

           f) 电抗器采用油浸式，噪声小，温升低，运行5min后，线圈对空气的温升≤65K；

           g) 运行方式：运行15分钟。

           h) 重量：约90kg；

           4. 电容器分压器FRC-400kV-500pF                  1套

           a) 额定电压：400kV；

           b) 工作频率：30-300Hz；

           c) 过电压高整定值为额定电压的1.1倍；

           d) 在对非容性试品试验时，兼作谐振电容用；

           e) 分压器本体介质损耗：≤0.5%；

           f) 重量：约30kg；

           五、供货清单

六、设备遵循标准
