防爆轴流风机 BT35系列

BT35系列防爆轴流风机

BT35系列防爆轴流风机产品特点

1. 防爆轴流风机由防爆电机、叶片、风筒等组成。

2. 噪音低、能耗低，防爆性能可靠。

3. 电缆布线。

4. 主轴转速（或电机功率或风量）可根据用户要求选配。

5. 防爆标志： ExdIIBT4

6. 符合GB3836-2000，IEC60079 标准要求。

BT35系列防爆轴流风机配用光源

规格	B	φ1	φ2	φ3	φ4
2.8	260	285	315	340	345
3.15	280	320	350	375	380
3.55	330	360	390	415	420
4	350	405	435	460	465
4.5	310	460	490	515	525
5	360	510	540	580	585
5.6	400	470	600	630	640
6.3	470	640	670	700	720
7.1	490	720	760	800	810

BT35系列防爆轴流风机外形及安装举例

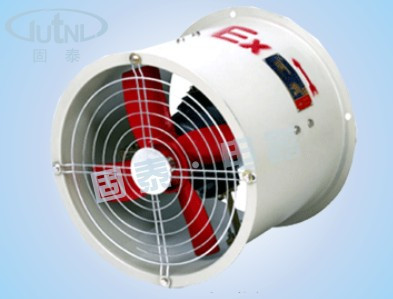

BT35系列防爆轴流风机产品图片

BT35系列防爆轴流风机主要技术参数

序号	叶轮直径（mm）	叶轮转速（m/s）	叶轮角度	风量（m 3 /h）	风压（pa）	电机功率（KW）	重量（Kg）
2.8#	280	2900	15	1649	152	0.12	15.5
			20	2167	169	0.12	15
			25	2685	174	0.18
			30	2921	186	0.18
			35	3202	232	0.25	17
		1450	15	826	38	0.025	14.5
			20	1086	43
			25	1346	44
			30	1464	48	0.04
			35	1605	60	0.04
3.15#	315	2900	15	2339	192	0.18	18
			20	3074	214	0.25	19
			25	3810	220	0.37	20
			30	4414	237
			35	4545	294	0.55
		1450	15	1169	48	0.025	21.5
			20	1537	53	0.04	16.5
			25	1905	55	0.04	16.5
			30	2072	59	0.06	17
			35	2273	74	0.09	17
3.55#	355	2900	15	3367	241	0.37	24
			20	4426	272	0.55	25.5
			25	5484	279	0.55	25.5
			30	5965	300	0.75	26
			35	6542	373	1.1	29
		1450	15	1680	61	0.04	20.5
			20	2208	68	0.06	21
			25	2737	70	0.09
			30	3265	75	0.09
			35	3977	93	0.12	22
4#	400	2900	15	4806	310	0.55	29.5
			20	6316	345	1.1	33
			25	7826	354
			30	8513	380
			35	9336	474	1.5	38
		1450	15	2406	77	0.09	25
			20	3163	86	0.12	26
			25	3920	88	0.12	26
			30	4263	95	0.18	27
			35	4687	119	0.25	28
4.5#	450	1450	15	3427	98	0.12	28
			20	4504	110	0.18	29
			25	5881	113	0.25	30
			30	6070	121	0.37	31
			35	6658	150	0.37	31
5#	500	1450	15	4700	122	0.25	38
			20	6178	135	0.37	39
			25	7655	138	0.37	39
			30	7813	149	0.55	41
			35	8832	185	0.75	44
		1450	15	3314	53	0.37	44
			20	4129	59
			25	5117	61
			30	5566	65
			35	6104	81
5.6#	560	1450	15	6595	151	0.37	50
			20	8667	169	0.55	52
			25	10739	174	0.75	55
			30	11682	186	1.1	59
			35	12812	232	1.1	59
		960	15	4362	67	0.37	53
			20	5730	74
			25	7101	76
			30	7724	81
			35	8471	101
6.3#	630	1450	15	9393	192	0.75	71
			20	12345	214	1.1	75
			25	15297	220	1.5	78
			30	16639	236	1.5	78
			35	18250	294	2.2	92
		960	15	6219	84	0.37	69
			20	8173	94
			25	10128	96
			30	11016	104	0.75	74.5
			35	12082	128	0.75	74.5
7.1#	710	1450	15	13444	244	1.5	88
			20	17670	272	2.2	102
			25	21895	279	2.2	102
			30	23815	300	3	106
			35	26120	373	4	111
		960	15	8902	108	0.75	84.5
			20	11700	120
			25	14498	123
			30	15769	131
			35	17296	164	1.1	87.5
8#	800	1450	15	19235	310	2.2	125
			20	25280	345	4	134
			25	31325	354	4	134
			30	34073	380	5.5	159
			35	37070	474	7.5	172
		960	15	12733	136	0.75	107.5
			20	16733	151	1.1	110.5
			25	20735	155	1.5	124
			30	22556	167	1.5	124
			35	24739	208	2.2	136
9#	900	960	15	18132	172	1.5	155
			20	23830	191	2.2	167
			25	29529	196	3	185
			30	32119	211	3	185
			35	35227	263	4	195
10#	1000	960	15	24874	213	2.2	198
			20	32691	236	3	216
			25	40508	242	4	226
			30	44062	261	4	226
			35	48326	324	7.5	283
11.2#	1120	960	15	34944	267	4	265
			20	45927	297	5.5	276
			25	56909	304	7.5	322
			30	61091	337	7.5	322
			35	67892	407	11	352
