3D非接触式及时量测系統
高水平质量控制量测
* 量测精度可高达0.2微米
* 产品全检及自动分析功能
* 几何形貌*
* 无量测材质限制
> 透明材质、全黑材质、高反射及散
射材质皆可量测
特点：
1 共路操作
2 节省时间
3 三维绘图
4 在线检测
Optimet 传感器采用可更换镜头，测量对象范围广，从次微米到半米的测距应用都能胜任
Optimet 传感器可测量不同类型的表面，如反光表面、半透明表面和漫反射表面，而且无需涂抹测量辅助材料
该传感器的共路操作，可以测量深而窄的缝隙、沟槽和孔洞
Optimet 的传感器能够测量非常接近垂直入射角度的点（高达 85°）。这种*的能力使该传感器可以高度逼近原物体的度来再现复杂形状，而不会扭曲外观轮廓
分析功能
* 二维距离检测、角度、深度（高度）、粗糙度（Ra,Rq）、半径距离、
3D CAD生成比较和自动分析功能
扫描功能
* X、Y单/多行（蛇动）
* 全扫描三维成像

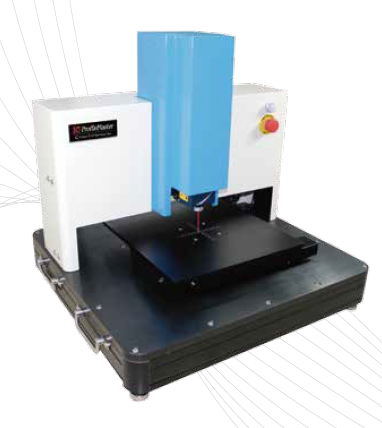

简易型三轴检测设备
电动XYZ方向控制 | |
行程范围 | X-Y 方向150 mm×150 mm，Z方向100 mm |
台面尺寸 | 200mm× 200mm |
电机类型 | X, Y，Z轴为步进马达 |
定位精度 | X-Y 方向为0.001 mm |
重复性 | X-Y 方向为0.005 mm |
底座基材 | 铝板 |
大承载能力 | 10公斤 |
64位工业电脑 | |

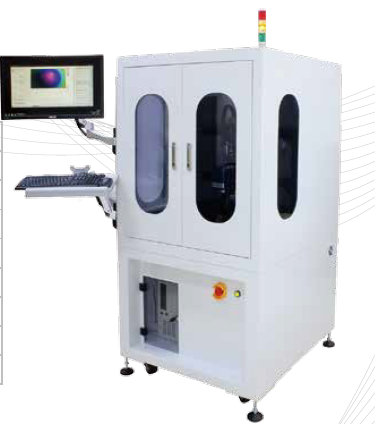

平台式高精度三轴检测设备
电动XYZ方向控制 | |
行程范围 | X-Y 方向300 mm×300 mm，Z方向100 mm |
台面尺寸 | 380mm×380mm |
电机类型 | X 和Y 轴为线性马达，Z轴为五相步进马达 |
定位精度 | X-Y 方向为0.001 mm |
重复性 | X-Y 方向为0.0005 mm |
底座基材 | 花岗岩 |
大承载能力 | 10公斤 |
64位工业电脑 | |

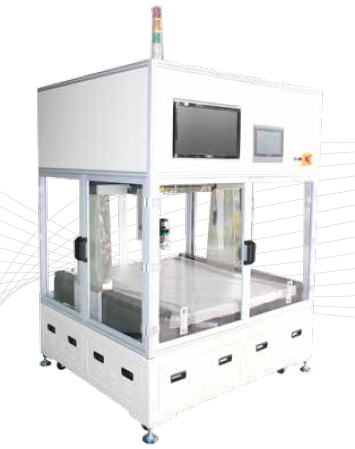

龙门式高精度四轴检测设备
电动X-Y-Z-θ 方向控制 | |
行程范围 | X-Y 方向500mm×500mm，Z 方向150mm， θ方向0°- 360° |
台面尺寸 | 1200mm x 1200mm |
电机类型 | X，Y，Z和θ轴伺服马达 |
定位精度 | X-Y 方向为0.005mm |
重复性 | X-Y 方向为0.001 mm |
底座基材 | 花岗岩 |
大承载能力 | 50公斤 |
64位工业电脑 | |
量测应用

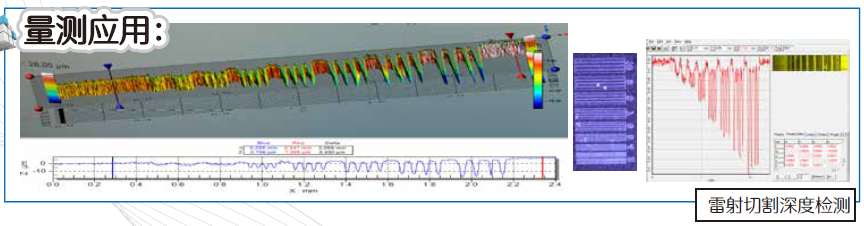

雷射切割深度检测

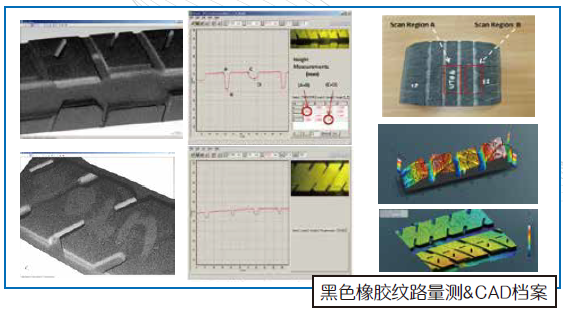

黑色橡胶纹路量测&CAD档案

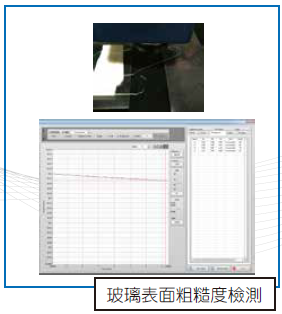

玻璃表面粗糙度檢測

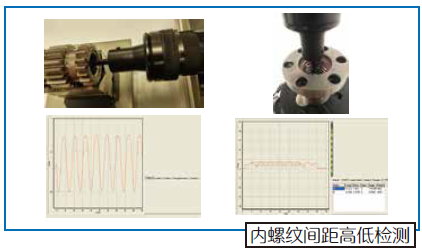

内螺纹间距高低检测

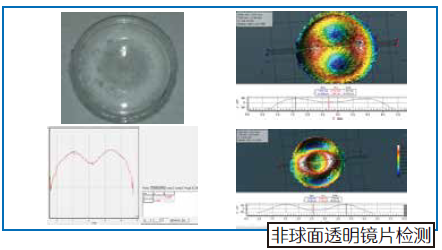

非球面透明镜片检测

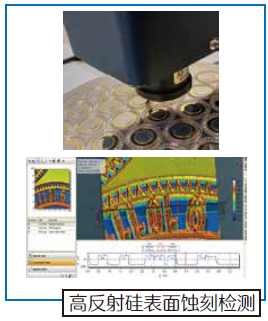

高反射硅表面蚀刻检测

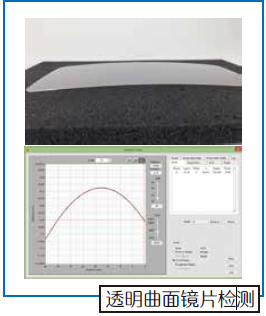

透明曲面镜片检测

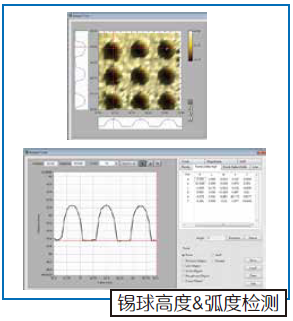

锡球高度&弧度检测
