可调太赫兹偏振转换器

单色波片用于转换固定波长辐射的偏振。 由于这些波片仅以单一波长工作，在某些情况下，它们可能不便于使用，例如可调谐激光器。 合理的选择是可调谐偏振转换器（TWPC）。

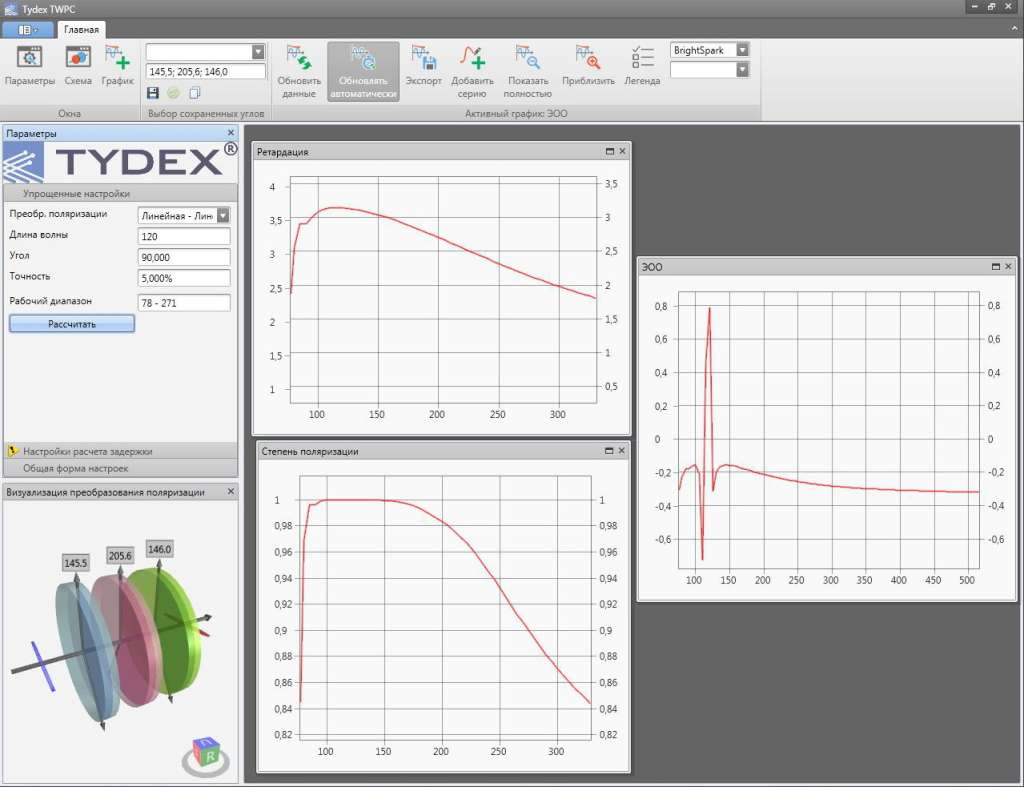

TYDEX开发了TWPC，用于在广泛范围内转换任何波长的辐射偏振。 仪器随附的软件可以计算转换参数和限制。

TWPC单元由三块水晶石英双折射板组成。每个板放置在旋转器，允许一个完整的圆旋转。三个旋转体刚性固定在一个共同的基地上。该板将被旋转到特定的角度以实现所需的偏振转换。在提供的软件中计算角度。除了板角度，软件可以计算延迟，有效的光轴和偏振度与波长的关系。

调谐范围取决于TWPC参数。整个太赫兹范围可以覆盖几个TWPCs。

TYDEX标准TWPC可以在以下模式下运行：

•用于80-160μm范围内任何波长的半波单色板，

•波长在150-300μm范围内的四分之一波长单色板，

•120μm双折射滤光片。

通过用FT分光计Bruker Vertex 70测量放置在两个偏振器之间的TWPC的透射光谱来测试TWPC操作模式。

TWPC以不同模式运行的例子如下。

1. TWPC作为80-160μm范围内的任何波长的半波单色板。 TWPC被测试为一个120微米的半波片。图1显示了使用平行偏振器计算和测量的TWPC透射光谱的比较。在120μm处几乎为零的透射率证实了在所选波长处的适当偏振转换。

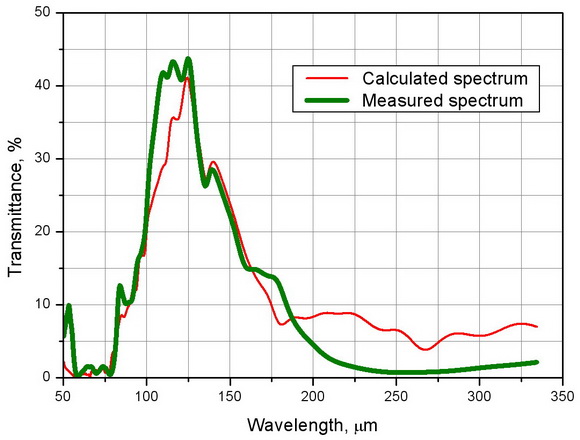

图1.计算和测量的TWPC透射光谱

用作平行偏振器120μm的λ/ 2

2. TWPC作为150-300微米范围内的任何波长的四分之一波长单色板。 TWPC操作在四分之一波长模式下以220μm进行测试。 图2示出了在下游偏振器的不同取向处计算和测量的TWPC透射光谱的比较。

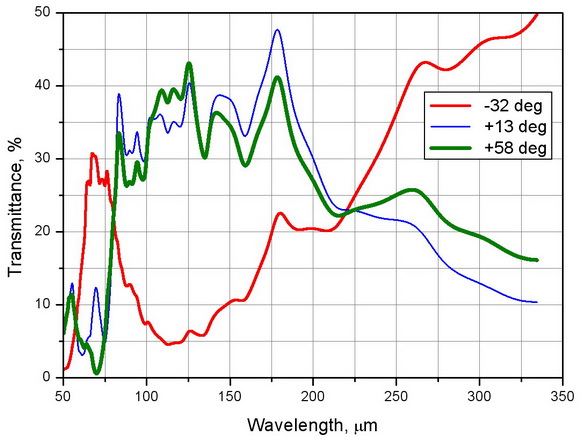

图2a。 计算的TWPC透射光谱用作λ/ 4

在220微米的在下游偏振器中的不同方位

图2b。 测得的TWPC透射光谱用作220μm处的λ/ 4

在下游偏振器的不同方向上

既不计算，也不测量透光率取决于下游偏光镜角度（微小的结果变化是由于测量程序）。 这意味着TWPC之后的辐射具有圆偏振，这确认仪器在220μm处作为四分之一波片的正确操作。

3. TWPC用作120μm双折射滤光片。 TWPC放置在正交偏振器之间，以双折射滤光器模式工作。 在计算和测量的光谱（图3）的120μm处的匹配峰确认了TWPC在波长处作为双折射滤光片操作。

图3.计算和测量TWPC透射光谱

在交叉的偏振器之间

请注意，TWPC不包括偏振器，可以单独提供。

结果证实，TWPC证明了上述装置的基本性质。
