1440芯ODF光纤配线架在线定制 返回列表页

1440芯ODF光纤配线架在线定制将外线裸纤保护套管端部用线扎固定在图示位置，裸纤进入熔接区；1.3在尾纤、光缆纤芯其中之一套上熔接保护套管，然后用熔接机进行熔接。检验合格后，将熔接保护套管移至熔接点，在熔接机上进行热收缩；1.4将冗余的裸纤（尾纤和光缆纤芯）在熔接区如图盘储好；1.5盖上模块正面盖板；1.6将裸纤保护套管在模块正面外圈盘好，出口处用线扎固定；1.7每芯光纤做好标识记录；1.8将一体化模块插入原来位置；1440芯ODF光纤配线架在线定制1.9完成整个架体的熔接。1.1建议选取直径Ф2的跳线（易于管理，占空间小）；1.2将跳纤一端插入适配器，另一端在储纤单元上盘储后，与相应的适配器连接；1.3保证跳纤自由弯曲半径大于40mm。在粗波分复用（CWDM。

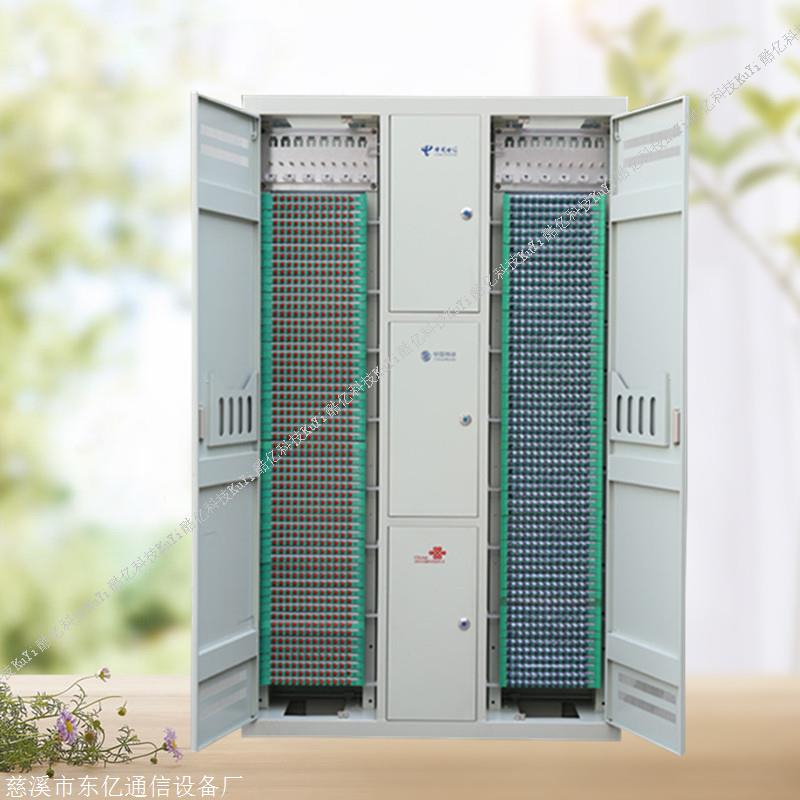

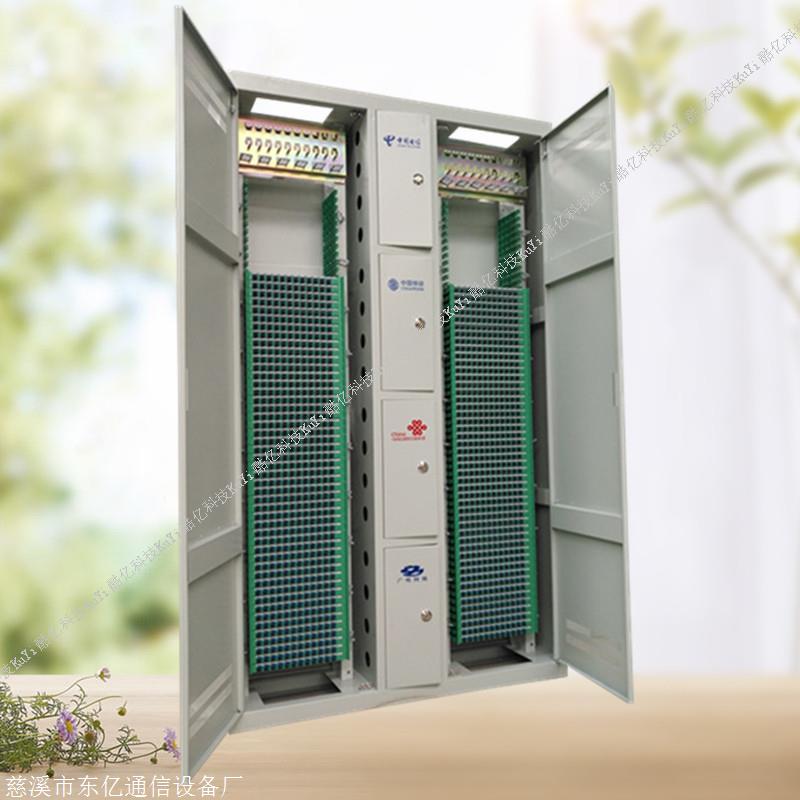

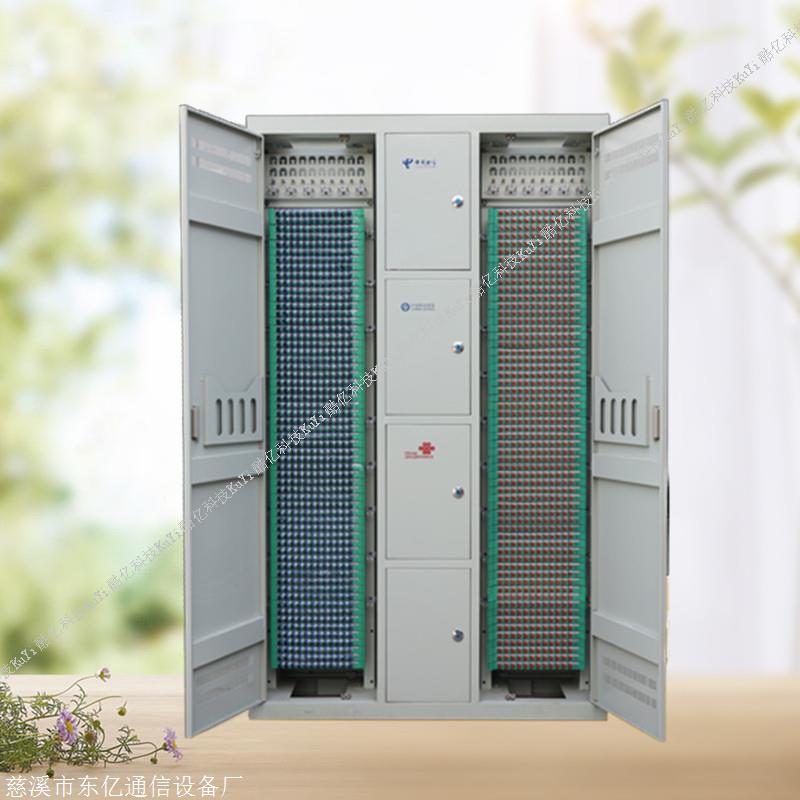

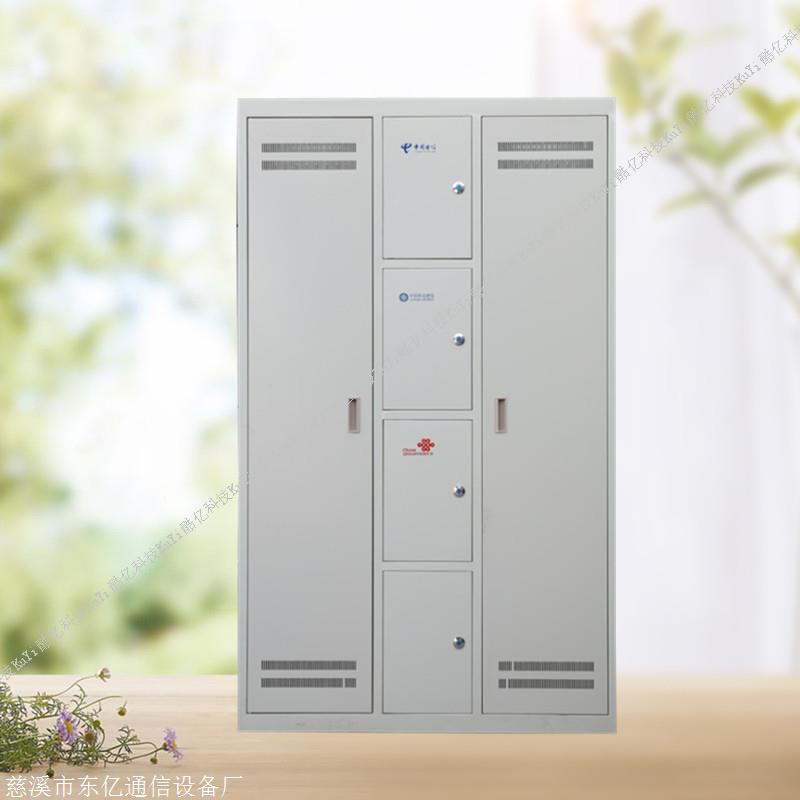

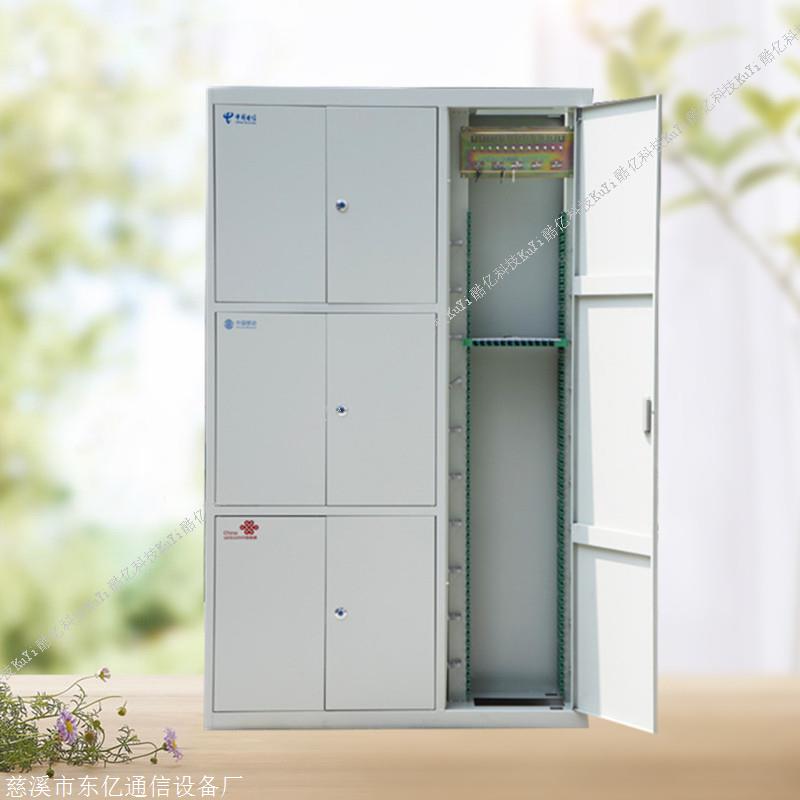

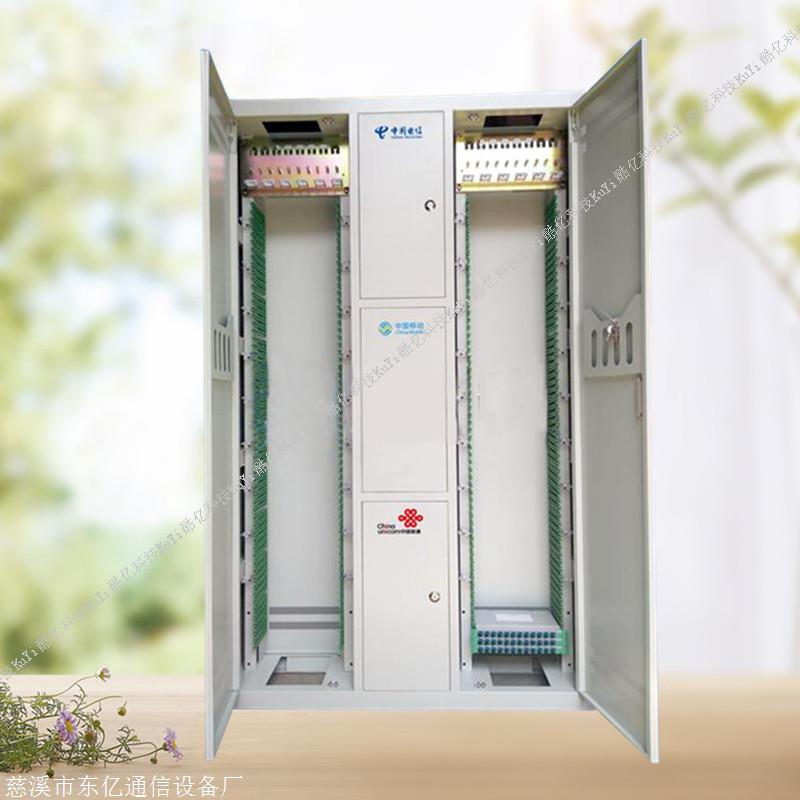

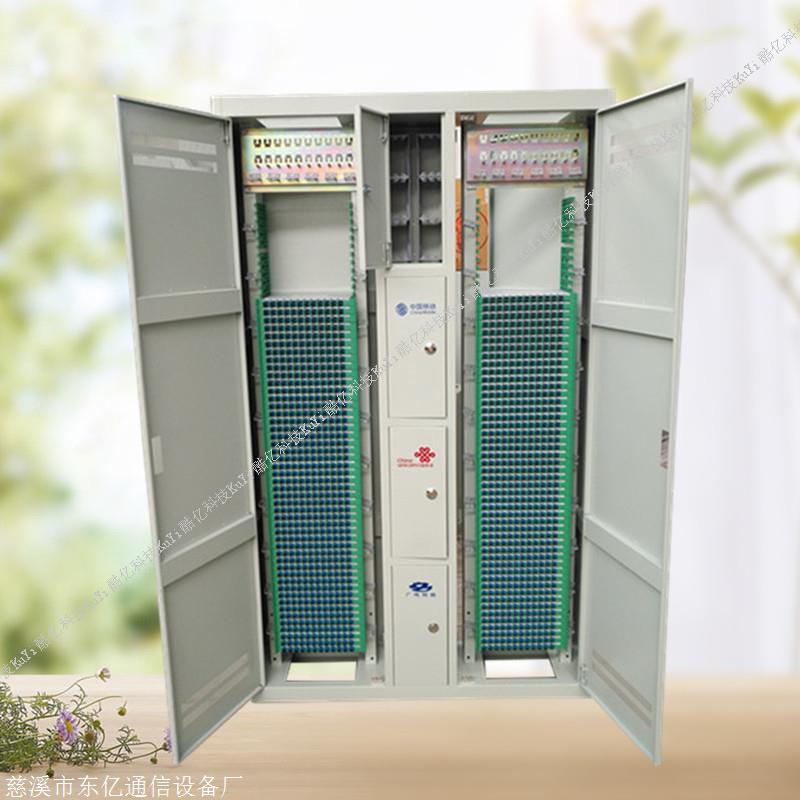

ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.

光纤配线柜材料防腐蚀性能

ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。

防锈蚀性能

ODF中表面电镀处理的金属结构件，在通过盐雾试验方法进行48h盐雾试验后，外观不得有肉眼可见的锈斑。

涂覆处理要求

采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286标准表I中2级要求：在交叉处和/或沿切口边缘有涂层脱落，受影响的交叉切割面积明显大于5%，但不能明显大于15%。

燃烧性能要求

设备中非金属材料的结构件及光纤连接器的燃烧性能应符合以下条件之一：

1）试验样品没有起燃；

2）试验样品离火后持续有焰燃烧的时间不超过10s，并且火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的底层。[1]

4光纤配线柜分类单元式

单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。

抽屉式

抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供大的便利。这种机架是目前多的一种形式。

模块式

模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供大的灵活性，较好地满足通信网络的需要。目前推出的模块式大容量光纤分配架，利用面板和抽屉等*结构，使光纤的熔接和调配线操作更方便；另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中受欢迎的一种，但它目前的造价相对较高

光纤配线架的选型是一项重要而复杂的工作，各地应根据本地的具体情况，充分考虑各种因素，在认真了解，反复比较的基础上，才能选出一种能满足当前需要和未来发展的光纤配线架。[2]

光纤通信是指以光作为载体，利用光纤作为媒介进行信息传输的通信技术。1966年高琨博士发表了一篇论文，提出光学纤维可以作为信息传输媒介，由此开创了光纤通信的研究。但是在当时玻璃丝的损失太大，以至于人们普遍不相信利用光纤可以通信。美国BELL实验室与康宁公司合作，研制了3根损失为20dB/km的光纤，因为他们相信由于光的频率和带宽是电信号的千万倍，因此理论上它是可以用来进行高质量通信的，然而当时由于光源及其它因素的影响，光纤并没有能给人们惊喜，直到后来美国研制出通信激光器，人们才体会到光纤通信的巨大优势，光纤通信取代了传统的电子通信，成为风靡的通信技术。
