10KVA/100KV油浸式耐压试验装置 返回列表页

YNGPY-10KVA/100KV油浸式耐压试验装置（试验变压器+控制台）产品满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求。广泛应用于电力和科研单位对电机、电缆、变压器、开关、电器等产品做各种高压绝缘耐压试验。

YNGPY高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

YNGPY系列油浸式试验变压器用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。

高压试验变压器、工频耐压试验装置、交流耐压试验装置、交、直流耐压试验装置、工频耐压测试仪、工频耐压仪、工频耐压机、击穿耐压试验仪、绝缘子耐压试验仪、无局放试验变压器、发电机耐压试验装置...等等

◆ 产品采用一次压制而成高压套管

◆ 套管与油桶之间*隔离加上所有连接部分采用进口耐油O型密封圈密封，*解决了常见的变压器漏油的问题

◆ 睡式铁芯设计有效提高产品的抗震性

◆ 所有产品出厂前进行24小时倒置试验检验试验变压器漏油的问题

◆ 所有产品均可通过1.1倍感应耐压试验

◆ 绝缘油采用无色透明克拉玛依原装油

◆ 高低压线采用高强度聚酯、无氧铜杆漆包线

◆ 铁芯采用全新武钢二硅冷轧硅钢卷片
YNGPY-10KVA/100KV交流高压试验变压器

  YHGPY系列轻型交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中*的重要设备。

YNGPY-10KVA变压器控制台
概述
本系列操作箱用于0.5～100KVA试验变压器的调压控制。其工作原理是：通过调整自耦调压器输出电压，实现试验变压器额定压器额定电压范围内的工作电压调节。同时，操作箱（台）内装有高压输出电压表，低压输入电流表及过流保护电路。可以方便地读取试验电压值，并能可靠地保护备。其原理简单、结构紧凑、工作可靠，是进行耐压试验理想设备。

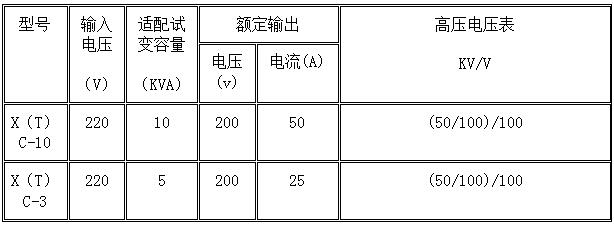

主要技术参数：

规格参数：
产品参数
◆ 输入电压：10kVA及以下为AC200V，10kVA以上为AC400V
◆ 空载损耗：＜10%
◆ 短路阻抗：＜10%
◆ 变比误差：＜1%
◆ 仪表电压：100V
◆ 绝缘油介电强度：2.5mm＞50kV
产品选型
