SINA_POS功能说明

SINA_POS 运行条件

1. ModePos 输入用于运行模式的选择，模式不能选择为0。可在不同的运行模式下进行切换，如：连续运行模式 (ModePos=3) 在运行中可以切换到定位模式(ModePos=2)。
2. 轴通过输入 EnableAxis = 1使能,如果驱动正常使能并且没有错误，则Status_table中的Axisenabled位为 1。
3. 输入信号CancelTraversing，IntermediateStop 对于除了点动之外的所有运行模式均有效，在运行EPOS时必须将其设置为 1。另外在 Control_table 中，需要将"ConfigEpos"设置为 3。
(1) 设置CancelTraversing=0，轴按大减速度(p2573)停止，丢弃工作数据，轴停止后可进行运行模式的切换。
(2) 设置IntermediateStop=0，使用当前设置的减速度值进行斜坡停车，任务保持，如果重新再设置IntermediateS*后轴会继续运行，可理解为轴的暂停。可以在轴静止后进行运行模式的切换

SINA_POS怎样实现相对定位控制？

? 运行模式选择 ModePos=1
? Jog1 及Jog2 必须设置为 "0"
? 轴可以不回零或不校正值编码器
? CancelTransing=1，IntermediateS*
? 在 Control_table 中，将"ConfigEpos"设置为 3。
? 设置定位长度Position和速度Velocity，运动方向由Postion给定的正负决定
? 通过输入参数 OverV、OverAcc、OverDec 速度、加减速度的倍率，通常采取默认设置即可。
? 驱动的运行命令 EnableAxis=1
? Execute上升沿触发定位运动

相对定位运行模式变量赋值举例如下表:

SINA_POS怎样实现定位控制？
? 运行模式选择 ModePos=2
? Jog1 及Jog2 必须设置为 "0"
? 轴必须已回零或编码器已被校准
? CancelTransing=1，IntermediateS*，
? 在 Control_table 中，将"ConfigEpos"设置为 3
? 设置目标位置Position和速度Velocity，参数 Positive 及 Negative 必须为 "0"
? 通过输入参数 OverV、OverAcc、OverDec 速度、加减速度的倍率，通常采取默认设置即可。
? 驱动的运行命令 EnableAxis=1
? Execute上升沿触发定位运动

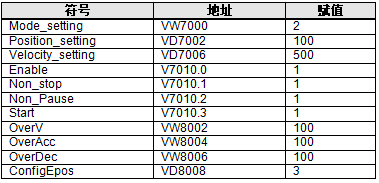

相对定位运行模式变量赋值举例如下表:

SINA_POS怎样实现连续运行模式控制？
"连续运行"模式允许轴的位置控制器在正向或反向以一个恒定的速度运行
? 运行模式选择 ModePos=3
? Jog1 及Jog2 必须设置为 "0"
? 轴不必回零或编码器未被校正
? CancelTransing=1，IntermediateS*
? 在 Control_table 中，将"ConfigEpos"设置为 3
? 通过输入参数 Velocity 运行速度，运行方向由 Positive 及 Negative 决定
? 通过输入参数 OverV、OverAcc、OverDec 速度、加减速度的倍率，通常采取默认设置即可。
? 驱动的运行命令 EnableAxis=1
? Execute 的上升沿触发定位运动

连续运行模式变量赋值举例如下表:

SINA_POS怎样实现主动回零(带增量编码器V90，使用参考挡块+编码器零脉冲方式回零时)，参考挡块回零开关接到哪里，怎样配置？

回零开关连接到一个PLC的数字量输入点，PLC内编程将开关DI点状态关联到FB284功能块ConfigEPos输入引脚的bit6。

（1）将V90参数P29240设置为1(选择参考挡块+零脉冲方式回零);
（2）将回零开关连接到一个PLC的数字量输入点;
（3）在PLC内编程，将回零开关DI点的状态关联到SINA_POS功能块的ConfigEPos的bit6;
（4）FB284功能块选择工作模式ModPos=4;
（5）通过输入参数OverV、OverAcc、OverDec速度、加减速度的倍率(100%);
（6）运行方向由Positive 及 Negative决定
（7）运行条件 "CancelTransing" 及 "IntermediateStop"必须设置为 "1"，Jog1 及 Jog2 必须设置为 "0"。
（8）在 Control_table 中，将"ConfigEpos"bit0及bit1设置为1.
（9）驱动的运行命令EnableAxis=1;

通过Execute 的上升沿触发回零运动。回零完成后Status_table中的AxisRef置1 。

主动回零运行模式变量赋值举例如下表:
