　　图2初始界面

　　图3 主菜单画面

　　图4手动单步加工画面

　　图5全自动加工画面

4.1 ES系列PLC的I/O接口

　　（1）行程开关（开关量输入）定义：SL1—X11下托板前进到位；SL2—X12下托板慢进；SL3—X13下托板回位；SL4—X14上托板前进到位；SL5—X15上托板慢进；SL6—X16上托板回位。

　　（2）阀件（开关量输出）定义：YV1—Y14下托板前进阀；YV2—Y15下托板慢进阀；YV3—Y16上托板前进阀；YV4—Y17上托板慢进阀。

　　4.2 工艺流程设计

　　该机种具有五种单步固定工艺流程，用于五种不同规格产品的加工。

　　图7 托板延时设置画面

　　（1）单步工艺流程1描述：开车启动，恢复原点，阀YV1得电，下托板前进碰到下托板慢进限位SL2后开始慢进进行，下托板慢进碰到前进到位限位SL1后执行下托板延时（图7）的设定值，时间到后YV1，YV2断电，下托板回原位。

　　（2）单步工艺流程2描述：开车启动，恢复原点，阀YV1得电，下托板前进碰到下托板慢进限位SL2后阀YV2得电下托板开始慢进，下托板慢进碰到前进到位限位SL1后执行下托板延时（图六）的设定值，时间到后阀YV1，YV2断电下托板回退，碰到回退到位限位SL3信号后上托板前进阀YV3得电上托板前进，上托板前进碰到上托板前进到位SL4限位后，下托板前进阀YV1再次得电，下托板前进碰到下托板慢进限位SL2后阀YV2得电下托板开始慢进，下托板慢进碰到前进到位限位SL1后执行下托板延时（图7）的设定值，时间到后阀YV1，YV2断电下托板回退，碰到回退到位限位SL3信号后上托板前进阀YV3断电，上托板回位。

　　（3）单步工艺流程3描述：开车启动，恢复原点，阀YV1得电，下托板前进碰到下托板慢进限位SL2后阀YV2得电下托板开始慢进，下托板慢进碰到前进到位限位SL1后阀上托板前进阀YV3得电上托板前进，上托板前进碰到上托板慢进SL5限位后，上托板慢进阀YV4得电，上托板慢前进碰到前进到位限位SL4后阀YV1，YV2断电下托板回退，碰到回退到位限位SL3信号后上托板前进阀YV3，YV4断电，上托板回位。

　　（4）单步工艺流程4描述：开车启动，恢复原点，阀YV1得电，下托板前进碰到下托板慢进限位SL2后阀YV2得电下托板开始慢进，下托板慢进碰到前进到位限位SL1后阀上托板前进阀YV3得电上托板前进，上托板前进碰到上托板慢进SL5限位后，上托板慢进阀YV4得电，上托板慢前进碰到前进到位限位SL4后执行上托板延时（图7）的设定值，时间到后阀YV3，YV4断电上托板回退，上托板回退碰到回退到位限位SL6信号后下托板前进阀YV1，YV2断电，下托板回位。

　　（5）单步工艺流程5描述：开车启动，恢复原点，阀YV1得电，下托板前进碰到下托板慢进限位SL2后阀YV2得电下托板开始慢进，下托板慢进碰到前进到位限位SL1后阀上托板前进阀YV3得电上托板前进，上托板前进碰到上托板慢进SL5限位后，上托板慢进阀YV4得电，上托板慢前进碰到前进到位限位SL4后执行上托板延时（图7）的设定值，时间到后阀YV3，YV4断电上托板回退，下托板前进阀YV1，YV2保持前进位不动。

　　（6）全自动工艺流程：开车启动，恢复原点，阀YV1得电，下托板前进碰到下托板慢进限位SL2后阀YV2得电下托板开始慢进，下托板慢进碰到前进到位限位SL1后执行下托板延时（图六）的设定值，时间到后阀YV1，YV2断电下托板回退，碰到回退到位限位SL3信号后上托板前进阀YV3得电上托板前进，上托板前进碰到上托板慢进SL5限位后，上托板慢进阀YV4得电，上托板慢前进碰到前进到位限位SL4后执行上托板延时（图7）的设定值，时间到后阀YV3，YV4断电上托板回退，上托板回退碰到回退到位限位SL6信号后下托板前进阀YV1再次得电进入下一个循环。

在人机界面内通过宏指令读出系统设定时间，分别赋值给不同的数据寄存器，如图8所示，运行过程中通过自定义输入时间年月日和系统本身时间进行监控比较，程序判断当系统时间超过设定时间时，系统自动停止运行，如图9所示。

　　图8系统设定时间赋值

　　图9自定义运行时间

5 结束语

　　本项目已经通过设备调试，各项性能指标达到设计指标。台达PLC，人机界面在表壳等小五金加工油压车床设备当中的成功应用，得到客户的好评。

3.3 PLC连接设置
    　（1） 将DVP28SV+DVPEN01-SL连接上，然后连接路由器LAN口（IP:192.168.0.100）与EN01-SL.
    　（2）通过EN01-SL上的RS232端口将EN01-SL的IP地址修改为DHCP（动态获取IP）,则该EN01-SL的IP地址自然就是192.168.0.100
    　（3）在互联网另一端，PC2（不同于PC1）接入网络.

　　3.4无线网卡设置
    　1，不论是网卡，还是ADSL宽带方式，只要能直接进入互联网（由于防火墙等网络限制，不要经过代理服务器）就可以。
   　 2, 在PC2上打开3G网络，网络连接如图7所示。

图7  3G无线上网设置图

　　3.5 WPL程序通讯设置及程序上载

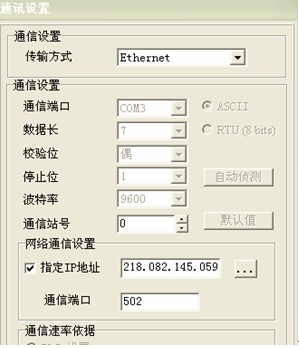

    　（1）在PC2上打开WPL软件，在通讯设置中，选择“Ethernet”，选择IP为ADSL的IP地址：218.82.145.059。如果该IP地址下连接了多台设备（RS485）,则可通过图8中的通讯站号来区分。可实现分别对各台设备进行监控操作。

图8  通信设置图

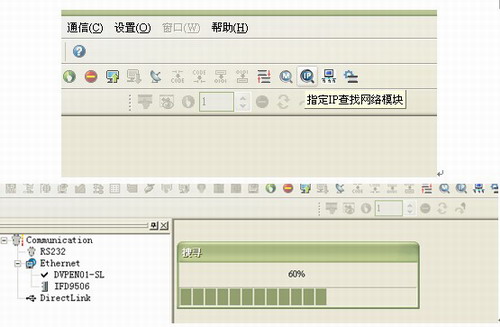

    　（2）点击“IP查找按钮”，如图9。若搜索成功，则在左侧通讯栏中，会显示EN01-SL的IP为192.168.0.100。

图9  IP搜索图

    　（3）点中左侧“192.168.0.100”字样，会出现一个“√”，此时点击“上载”，即可实现程序上载、监控及下载。如图10：


图10  程序上载图

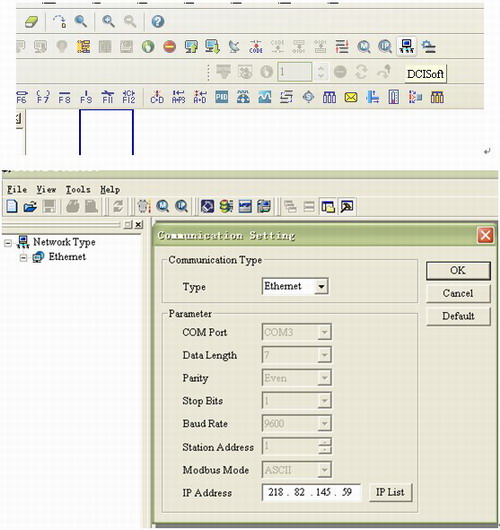

    　（4）若希望远程修改EN01-SL的基本参数，可点击“DCISOFT”按钮，通过DCISOFT进行远程搜索EN01-SL，并进行参数修改及设置，操作方法与WPL软件类似，如图11。

图11  远程修改EN01-SL的设置图

4 总结
   　 该方案可实现设备商对终端用户设备的远程监控和维护，方便快捷、安全可靠。简化了设备的调试及维修，也大大降低了设备商的服务成本。运行实践表明，系统性能稳定，安全可靠，性价比高，值得业界同行借鉴和推广

2.3台达PLC在系统中的功能简述

    　根据系统要求，对程序进行编制来完成相关功能的实现，具体功能如下：

　　系统逻辑判断：系统透过PLC的逻辑判断来给出系统相关状态的标志位，如系统就绪，高压合闸允许、高压已合、请求运行以及系统运行中等等。

　　故障保护：通过读取主控DSP中的故障信息来将系统中的信息在HMI上作出显示，遇到重故障信息迅速断开高压变频器前端断路器来切断设备电源，对系统进行保护。

　　系统数据读取：利用PLC上的RS485通讯来和DSP进行通讯，通过查询的方式来读取系统运行时候的电流、电压、频率等数值以及对整个系统进行参数设定。

　　其他功能：该功能中包括事件记录显示、PID功能调节、系统温度显示等。客户也可以通过系统中添加的DVP-F485S通讯扩展卡来远程读取PLC中开关量状态及寄存器中的值。

　　本系统采用了台达EH2-L系列PLC，具有以下几大优点：

　　◆优异的运算功能

　　◆可左侧扩充高速模组。

　　◆可搭配多样化的特殊扩充模块与功能卡。

　　◆支持2轴直线/圆弧运动控制

　　◆庞大的程序存储空间

　　2.4台达HMI系统中功能简述

    　通过画面组态，我们可以由系统主界面对整个高压变频器进行启动、自由停机等操作。实时的将系统运行中的输入、输出电流、运转频率实时的显示在HMI上。在进入功能设定界面来修改系统的操作模式、修改系统密码。参数设定界面能够很方便的对系统进行参数设定。故障界面则及时的显示系统运行中的故障信息。同时HMI能将系统中的事件记录无遗漏的进行储存，让用户和售后人员了解产品历史故障信息！

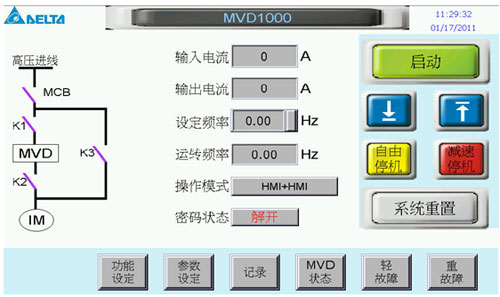

　　系统运行中HMI显示画面如下 ：

　　本系统采用了台达B系列触摸屏方案。具有以下几大优点：

　　◆精细高画面的显示

　　◆完善的故障检测功能，保证设备运行可靠。

　　◆人性化的编程软件，给客户编程工作带来了*的方便。

　　◆能更好的根据工艺的要求进行修改设计，进一步提高了客户在行业中的竞争力。

　　◆高容量记忆区

一、西门子PLC编程软件和程序结构

　　1.西门子PLC编程软件

　　西门子公司针对SIMATIC系列PLC提供了很多种的编程软件，主要有STEPMICRO/DOS和STEPMICRO/WIN;STEP;标准软件包STEP7。

　　S7系列的PLC的编程语言非常丰富，有LAD、STL、SCL、GRAPH、HIGRAPH、CFC等。用户可以选择一种语言编程，如果需要，也可以混合使用几种语言编程。

　　2.西门子PLC程序结构

　　程序结构主要适用与S7-3000和S7-400，他有线性编程、分步式编程和结构化编程等3种编程方法。

　　二、FPI系列可编程控制器是日本松下电工公司的小型PLC产品。

　　FPI编程软件及指令系统

　　1.编程方式

　　NPST-GR提供了3种编程方式：梯形图方式;语句表方式和语句表达方式。

　　2.注释功能

　　NPST-GR可以为I/O继电器和输出点加入注释，使用户对继电器所对应的设备及继电器的用途一目了然。

　　3.程序检查

　　NPST-GR能查找程序中语法的错误和进行程序校验。

　　4.监控

　　NPST-GR能监控用户编制的程序，并可以进行运行测试。用户可以检查继电器、寄存器和PLC工作状态，方便的进行调试与修改。

　　5.系统寄存器设置

　　NPST-GR可设置N0.0-N0.418系统寄存器的内容，根据屏幕的提示信息进行选择或输入，简单方便。

　　6.I/O和远程I/O地址分配

　　用NPST-GR可以为主机扩展板上每个槽分配I/O和远程I/O地址。

　　7.数据管理

　　数据管理可以将程序或数据存盘，用于数据备份，或在传入PLC之前暂存数据;

　　两者在编程的应用上还有就是西门子的是单母线，而日本松下的是双母线;

　　还有就是西门子和日本松下的输入和输出也不同的，日本松下的输入就只有X，输出就只有Y。

　　其实语言是相通的，就是方法不同，两个可以相互转换。

Panasonic 将在CES展出电力线网络原型，虽然松下早就有电力线网络的产品，不过下个月的CES会有大量没看过的新概念产品现身。这回要展出的原型不只是用来网而已，还能连接电动车、监视器等家用设施，采用HD-PLC（High-Definition Powerline Communications）规格，详情还是要等CES才知道。

10月30日,松下电器机电(中国)有限公司在北京举办以“创造可行性方案，构筑梦想未来”为主题的技术展示交流会，集中展示了松下在电子元器件领域的*技术和重点产品。看过展会，让人惊叹松下在强大的整机产品背后，竟有着如此绵长的产品线和*的元器件技术产品。该公司负责人透露的数字更是让人吃惊，整个松下在中国的销售额2/3来自于工业类产品。

蓝光产品：*提高光盘存储容量

蓝光(Blu-ray Disc，缩写为BD)利用波长较短的蓝色激光读取和写入数据，能够在单位面积上记录或读取更多的信息。因此，蓝光*地提高了光盘的存储容量，为储存高画质的影音以及高容量的资料提供了介质。

目前为止，蓝光是进的大容量光碟格式，BD激光技术的巨大进步，使人们能够在一张单碟上多存储50GB的文档文件，这是现有(单碟)DVD的10倍。在速度上，蓝光刻录机可以达到4倍速。

蓝光产品的巨大存储容量为高清电影、游戏和大容量数据存储带来了可能和方便，将在很大程度上促进高清娱乐产业的快速发展。

我们看到，在展示现场，松下展示的蓝光解决方案有，BD播放机：超大屏幕亦可*再现FHD画质，高音质BD-Video的播放效果；通过各种设计方案组合达到降低噪音以及实现高对比度的图像的播放；高可靠性的BD播放，同时支持现有DVD规格光盘的播放。BD刻录机：支持多达18小时的FHD画质，5.1声道声音数据的刻录功能；操作简单方便。BD测试光盘：将世界*通过BD播放器对应双层刻录的技术融合进每一张测试光盘；BD测试光盘全部支持1920×1080的全屏高画质播放；可对偏芯、偏重心、盘面划伤等100种类以上的问题盘片进行测试及品质管理。

松下电器机电(中国)有限公司相关人员表示，除日本、欧美等海外市场，他们还希望松下的蓝光产品可以在中国得到除整机形式以外的模组形式的销售，和国内相关生产型客户共同进行产业推广。

高效荧光灯具：节能*

目前，节能、降耗、环保成为*关注的话题，照明产品本身在生产过程中所消耗的大量能源以及对地球环境的影响问题越来越引起人们的关注。所以如何在建筑照明中创造舒适的光环境、节约能源、提倡环保是一个重大的技术经济问题，也是业内厂商提升产品竞争力的利器。

 松下推出e-Hf高效荧光灯与e-Hf智能型电子镇流器的组合使得光效高达104lm/W。该公司负责人介绍说，e-Hf高效荧光灯与普通荧光灯耗电量相同时，亮度提高到1.6倍；亮度相同时，节能32%。如此高的效率，是通过松下电器生产的T8管(25.5mm)32W高频荧光灯，配备松下电工生产的智能电子镇流器式灯具驱动发光实现的。与普通的T8管(25.5mm)电感镇流器式灯具相比，在同样亮度条件下，可节约30%的电能。与业内视为高效的28WT5管(16mm)电子镇流器式灯具相比，也可节约6%的电能，并且在使用时可减少30%的灯管数量。

该负责人向记者具体解释说，松下是通过光源和镇流器两方面变化实现高效节能的：*，对传统荧光灯灯管做了改进，如荧光粉、封装气体、成分和压力、灯丝设计等都有变化；第二，采用集成电路控制镇流器，实现稳定输出，达到恒功率输出效果。

“高效节能产品”属于日本国内强制使用要求，目前e-Hf荧光灯使用率已经达到60%，得到客户和社会的广泛认可。在中国，e-Hf高效荧光灯目前在几家家电连锁已经使用，如国美，初步测算，5年能节省电费1.3亿元，在达到满意的照明效果的前提下，节约了可观的能源消耗，为企业节约了成本。

优点突出

近年来上在GaN基材料上取得突破进展，研制出高效率的蓝色和白色高亮度LED，不但能实现大屏幕全彩色显示，而且有可能取代目前的白炽灯、荧光灯等用于照明工程，从而*改变目前人类的生活，因此GaN基材的LED受到业内越来越多的关注。

松下在现场展示了基于GaN基材的LED各种应用，包括液晶电视背光、室外和景观照明、以及家用照明。半导体销售公司冉亮介绍说，在松下公司拥有GaN衬底材料技术，与传统的蓝宝石基材的LED相比，GaN基材的优点是导电性好，发光层内的均一性良好；热传导特性高，热传导率是蓝宝石的5倍；与发光层折射率相同，因此光导出效率高；格子定数(发光层内的缺陷密度)是蓝宝石的1/100以下，因此，发光效率及信赖性良好。

松下GaN基材的高功率白光LED的色温接近太阳光，可用于户外照明、液晶电视背光、室内照明及装饰用照明等。冉亮告诉记者，家用照明将是LED大的市场之一，也是方向之一，目前用LED做成照明灯在家庭中的应用刚刚开始，今后的路还很长，松下将致力于这方面的研究和推广。

PLC：享受高速网络家电

高速电力线通信(PLC，power line communication)被视为是将支持未来家庭网络的重要信息通信方式。它能利用家庭现有电力线实现高速、高质音视讯传输。电力线通信可提供更多具有多个网络接取点和即插即用功能的解决方案，这使家庭网络构筑变得十分简易。连接电力线的家庭网络终端可以具备排他的相互识别功能，因而确保了家庭网络信息的安全可靠性。

松下相关人员介绍说，PLC使用便捷，不管在家里的哪个角落，只要连接到房间内的任何电源插座上，就可立即拥有PLC带来的高速网络享受。利用家庭内电气配线实现网络连接，无需网线，不破坏室内美观。在PLC方面，松下能够提供从LSI模块到适配器成品等各种形式HD-PLC产品。利用松下高品质的*技术，可以把摄像头、IP电话、电视机等各种终端设施通过电力线组成一个局域网。现场工程师介绍说，松下提供的PLC适配器在不影响正常使用的情况下，可以接16个终端应用。
