| 规格 | 1*240 |
|---|

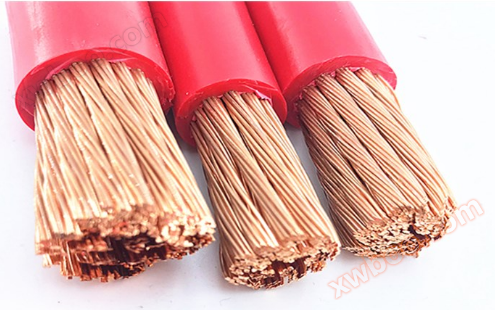

ZR-YGC-1KV-1*240硅橡胶电缆具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
ZR-YGC-1KV-1*240硅橡胶电缆执行标准阻燃耐火特性试验执行GB12666-90要求。
ZR-YGC-1KV-1*240硅橡胶电缆使用特性
1． 交流额定电压：U0/U 0.6/1KV
高工作温度： 180℃
低环境温度：固定敷设-60℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆小为电缆外径的10倍。
ZR-YGC-1KV-1*240硅橡胶电缆型号
型号 | 产品名称 |
YGC | 硅橡胶绝缘硅橡胶护套电力电缆 |
YGCR | 硅橡胶硅橡胶护套移动用电力软电缆 |
YGCP | 硅橡胶硅橡胶护套铜编织屏蔽电力电缆 |
YGC22 | 硅橡胶硅橡胶护套钢带铠装电力电缆 |
JGG | 硅橡胶硅橡胶护套安装线 |
JGGR | 硅橡胶硅橡胶护套移动用安装软线 |
JGGP | 硅橡胶硅橡胶护套铜编织屏蔽安装线 |
JHXG | 硅橡胶电机引接线 |
备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
ZR-YGC-1KV-1*240硅橡胶电缆含义
代号 | 代号含义 |
Y | 系列代号(移动软电缆) |
G | 硅橡胶 |
C | 重型 |
22 | 钢带铠装 |
P | 铜编织屏蔽 |
R | 多股绞合导体 |
J | 电机引接线 |
ZR-YGC-1KV-1*240硅橡胶电缆主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表1和表2。
2．20℃时J缘电阻不小于100MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
ZR-YGC-1KV-1*240硅橡胶电缆规格及结构参数
线芯＊标称截面(mm2) | 导体结构 (根数＊直径) (B/R) mm | 电缆大外径(mm) | 参考重量(kg/km) | ||
YGC JGGF | YGCR JGGFR | YGCR JGGFR | YGC22 JGG22 | ||
1＊1.5 | 19＊0.32/48＊0.20 | 3.2 | 3.5 | 27.5 | |
1＊2.5 | 19＊0.41/51＊0.25 | 3.7 | 3.9 | 38.6 | |
1＊4 | 19＊0.52/82＊0.25 | 4.6 | 5.2 | 55.5 | |
1＊6 | 19＊0.65/123＊0.25 | 5.6 | 6.5 | 77.7 | |
1＊10 | 48＊0.52/204＊0.25 | 7.2 | 7.8 | 132 | |
1＊16 | 75＊0.52/323＊0.25 | 8.2 | 9.0 | 188 | |
1＊25 | 108＊0.52/513＊0.25 | 10.2 | 11.0 | 312 | |
1＊35 | 108＊0.65/722＊0.25 | 112 | 12.0 | 408 | |
1＊50 | 10＊2.52/1026＊0.25 | 13.5 | 14.5 | 554 | |
1＊70 | 19＊2.16/1406＊0.25 | 16.5 | 17.5 | 762 | |
1＊95 | 19＊2.52/486＊0.50 | 19.0 | 20.5 | 1045 | |
1＊120 | 24＊2.52/608＊0.50 | 20.0 | 22.0 | 1281 | |
1＊150 | 30＊2.52/760＊0.50 | 21.0 | 24.2 | 1612 | |
1＊185 | 37＊2.52/945＊0.50 | 25.0 | 28.0 | 1981 | |
关键词：ZR-YGC-1KV-1*240硅橡胶电缆
