主要特点和优点
简便易用，准确进行AC/DC 电流测量
DC - >50 MHz 带宽
钳口直径5 mm (0.2 英寸)
准确测量每格10 m 的电流
精度高，DC 增益误差一般小于1%
分芯结构，简便地连接电路
低噪声和DC 漂移

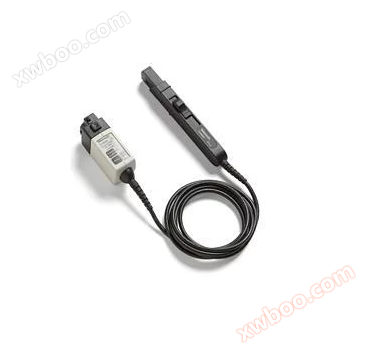

TCP0020
20 ARMS 电流功能
100 A 峰值脉冲电流功能
TekVPI 探头接口，直接连接示波器
在示波器显示屏上自动确定显示单位和读数
单键消磁和自动清零控制，简便易用
简便进入示波器显示的探头菜单，提供探头设置控制和工作状态信息
通过TekVPI 示波器实现远程控制功能
TCP2020
20 ARMS 电流功能
100 A 峰值脉冲电流功能
10 mA/mV 灵敏度
BNC 输出连接大多数示波器和其它测量设备
(要求>100kΩ端接)消磁按钮和拇指轮，调节DC 偏置
通过AC 适配器供电
TCP202A
15 A DC + 峰值AC 电流功能
50 A 峰值脉冲电流功能
TekProbe接口，直接连接示波器
在示波器显示屏上自动确定显示单位和读数
消磁按钮和拇指轮，调节DC 偏置
经过安全认证
应用
电源
半导体器件
逆电器/ 转换器
电子镇流装置
工用/ 消费电子
移动通信
马达驱动器
交通运输系统
TCP0020, TCP2020, TCP202A
TCP0020、TCP2020和TCP202A是简便易用的高性能AC/DC电流探头家族，设计用于各种示波器。TCP0020 设计采用 TekVPITM 探头接口直接连接示波器，TCP202A 设计采用TekProbeTM 探头接口直接连接示波器。TCP2020 设计用于带 有BNC 输入及>100 kΩ 输入端接的任何仪器。
这些AC/DC电流探头提供了足够的性能，可以支持50 MHz测量系统带宽。TCP0020 和TCP2020 提供了20 ARMS 的量程，TCP202A 提供了15 A DC + 峰值AC 的量程。这些探头还提供了10m的的电流精度，这对满足当前挑战性的电流测量需求至关重要。
特点
整体特点
| 特点 | 说明 |
|---|---|
| 带宽 | DC to ≥50 MHz |
| 上升时间 | ≤7 ns |
| 电流 | 20 ARMS (TCP0020 和 TCP2020) 15 A DC + 峰值 AC (TCP202A) |
| 峰值 脉冲电流 | 100 A (TCP0020 和 TCP2020) 50 A (TCP202A) |
| 灵敏度 | 10 mA (在支持 1 mV/div 设置的示波器上) |
| 耦合 | 仅 DC 耦合 |
| 裸线电压 | 150 V CAT II (300 V CAT II 绝缘线) |
典型特点
| 特点 | 说明 |
|---|---|
| DC 精度 | ±1% 典型值, ±3% 保修值 |
| 安培秒乘积 | 1000 A*μs (TCP0020 和 TCP2020) 500 A*μs (TCP202A) |
| 插入阻抗 | 0.036Ω @ 1 MHz 0.117Ω @ 10 MHz 0.54Ω @ 50 MHz |
| 信号延迟 | 17 ns |
环境特点
| 特点 | 说明 |
|---|---|
| 温度 | |
| 工作温度 | 0°C - +50°C |
| 非工作温度 | –40°C - +75°C |
| 法规标准 | |
| 安全 | CSA1010.1:1997, CSA1010.2.032-96, IEC61010-1:2001, IEC61010-2-032 |
物理特点
| 探头头部尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高 | 30.5 | 1.2 |
| 宽 | 15.2 | 0.6 |
| 长 | 148 | 5.8 |
| 其它尺寸 | 毫米 | 英寸 |
| 电缆长度 | 2 | 79 |
| 重量 | 公斤 | 磅 |
| 仅探头 | 0.227 | 0.5 |
| 毛重 | 1.22 | 2 磅 11 盎司 |
电源要求
T C P 0 0 2 0 使用T e k V P I T M 探头接口通过示波器直接供电。 TCP2020 通过AC 适配器供电。(请在订货时指明电源插头) TCP202A使用TekProbeTM探头接口通过示波器直接供电,或使用TPA-BNC 适配器时通过TekVPITM 探头接口供电。 |
