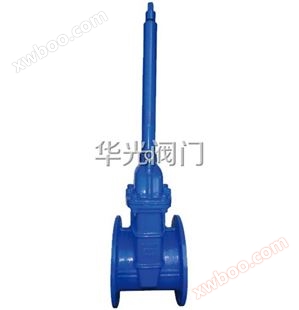

【Z561Y压力自紧密封阀盖齿轮传动铸钢闸阀介绍】
Z561Y压力自紧密封阀盖齿轮传动铸钢闸阀结构紧凑、体积小、刚性好、密封安全可靠。关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。通径大于等于NPS10",压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。NPS≤10"的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。
【Z561Y压力自紧密封阀盖齿轮传动铸钢闸阀特点】
1、产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
4、通径大于等于NPS10",压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。
5、主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。
【Z561Y压力自紧密封阀盖齿轮传动铸钢闸阀零件材料】
序号 | 零件名称 | WCB | LCB | WC6 | WC9 |
08 | 螺栓螺母 | B7/2H | L7/4 | B16/ 4/7 | B16/ 4/7 |
07 | 填料压盖 | Graphite | Graphite | Graphite | Graphite |
06 | 垫片 | Soft lron | Soft lron | SS304 | SS304 |
05 | 止推环 | A105 | A182 F304 | A182 F11 | A182 F22 |
04 | 支承环 | A105 | A182 F304 | A182 F11 | A182 F22 |
03 | 支架 | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
02 | 阀盖 | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
01 | 阀体 | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
【Z561Y压力自紧密封阀盖齿轮传动铸钢闸阀性能参数】
工作温度 Working temp | 碳钢425℃;合金钢570℃ |
阀体材料 Body matenal | V型:ZG20CrMoV 其余型:ZG25 WCB V Type ZG20CrMoV Other type ZG25 WCB |
适用介质 Applicable media | 水、蒸汽 Water.Steam |
【Z561Y压力自紧密封阀盖齿轮传动铸钢闸阀外形尺寸】
型号 | 公称通径 DN/mm | 主要尺寸/mm Majn dimensions | 重量/kg | ||||||||||||||||
L | D1 | D2 | |||||||||||||||||
| 150 | 650 | 164 | 200 | 302 | ||||||||||||||
175 | 750 | 186 | 223 | 426 | |||||||||||||||
200 | 800 | 200 | 262 | 445 | |||||||||||||||
225 | 850 | 233 | 282 | 465 | |||||||||||||||
250 | 950 | 275 | 325 | 1020 | |||||||||||||||
300 | 1194 | 312 | 380 | 1820 | |||||||||||||||
| 100 | 525 | 100 | 133 | 205 | ||||||||||||||
125 | 600 | 129 | 168 | 220 | |||||||||||||||
150 | 700 | 150 | 200 | 310 | |||||||||||||||
175 | 750 | 170 | 223 | 430 | |||||||||||||||
200 | 800 | 200 | 262 | 450 | |||||||||||||||
225 | 850 | 220 | 282 | 480 | |||||||||||||||
250 | 950 | 265 | 325 | 1080 | |||||||||||||||
300 | 1194 | 305 | 380 | 1850 |
【Z561Y压力自紧密封阀盖齿轮传动铸钢闸阀结构图】
