WinCC V7.4 SP1 可以与PLCSIM模拟器进行连接，步骤如下：

1. 所用软件匹配版本

博途STEP7： SIMATIC STEP7 Professional V14.0 SP1

博途普通仿真软件： SIMATIC S7-PLCSIM V14.0 SP1

经典WinCC: WinCC 7.4 SP1

2. STEP7仿真运行

添加设备，比如1500CPU并设定IP地址与电脑同一网段，建立一个简单程序进行变量赋值，点“开始仿真”按钮将程序下载到仿真器里。

3. WinCC建立连接

（1）   WinCC添加驱动

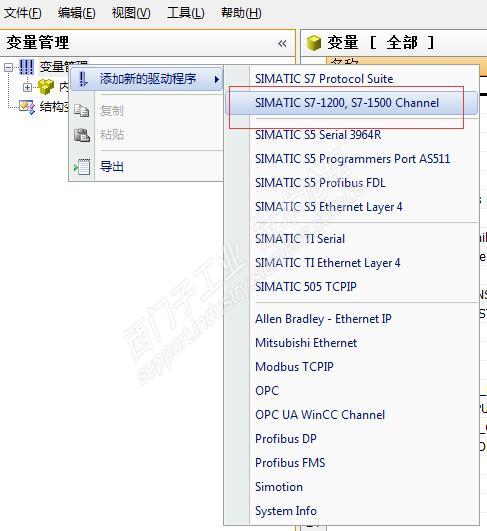

新建WinCC项目并添加驱动，打开“变量管理”界面，右键“添加新的驱动程序”，在驱动列表中选择“SIMATIC S7-1200, S7-1500 Channel”驱动，如图1所示。

        图1：添加驱动

（2）   设置PG/PC接口

     打开电脑的控制面板，选择“设置 PG/PC 接口”选项，在界面中点击“应用程序访问点”下拉列表，选择<添加/删除>，如图2所示。

           图2：新建访问点

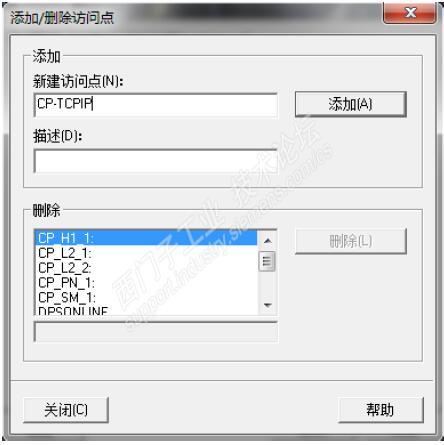

在弹出框中“新建访问点”填写“CP-TCPIP”，点击“添加”按钮添加访问点，如图3所示，完成后关闭对话框。

            图3：添加访问点

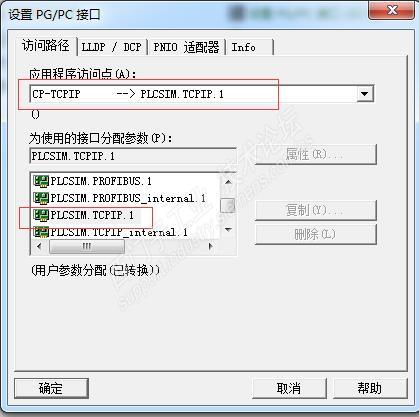

返回“设置 PG/PC 接口”界面，“应用程序访问点”选择“CP-TCPIP”，“为使用的接口分配参数”选择PLCSIM.TCPIP.1，如图4所示，完成后点击“确定“退出。

         图4：设置访问点

 （3）   WinCC驱动下新建连接并设置

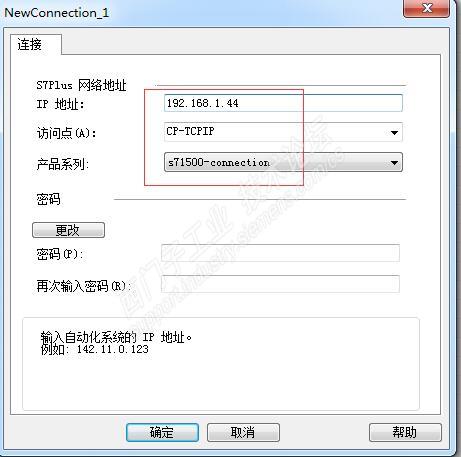

刚才所建的“SIMATIC S7-1200, S7-1500 Channel”驱动下新建连接，比如Newconnection_1,右键“连接参数”，填入PLC的IP地址、访问点和产品系列，按“确定”即可，如图5所示。

          图5：连接参数设置

（4）    WinCC简单组态画面并连接PLC一个变量，激活WinCC，可以看到连接正确，变量数值显示在画面上.

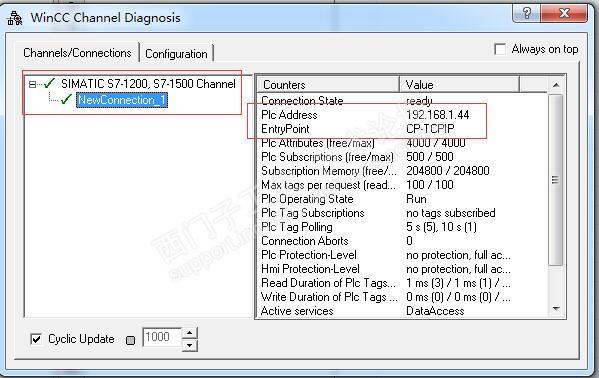

（5）    也可以通过通道诊断查看连接状态，如图6所示。

      图6：WinCC通道诊断
