上电测试(接线、面板和软件点动测试)

当驱动器*上电调试时，首先做如下检查：
• 主电源是否已正确连接
• 必须连接24V DC控制电源
• 伺服驱动与伺服电机之间的电缆（电机动力电缆、编码器电缆、抱闸电缆）是否已正确连接
• 电机速度和转动方向是否正确
• 正、负限位开关及EMGS信号正确连接

驱动器电气连接

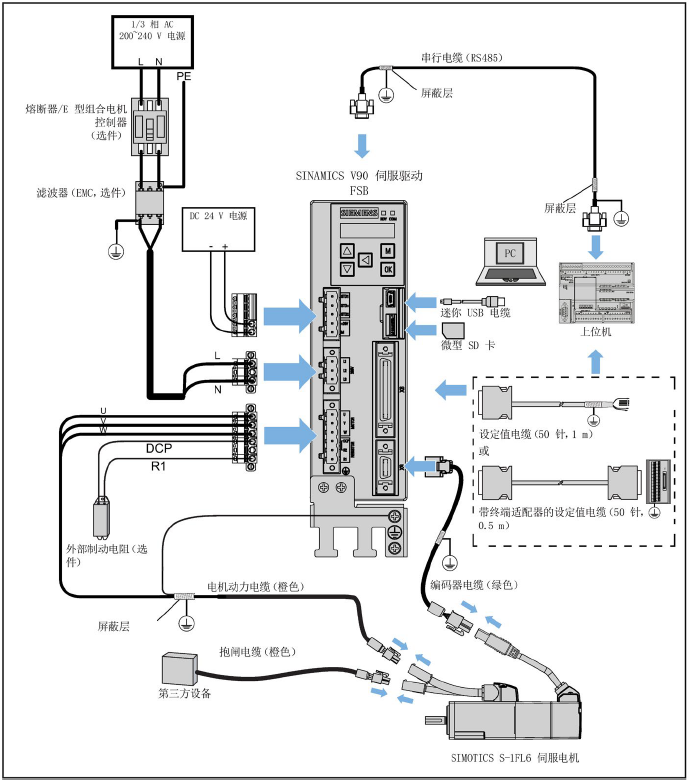

1. V90 PTI电气系统连接图

2. V90 PN 电气系统连接图

通过BOP面板测试电机点动运行

当驱动器*上电调试时，首先做如下检查：
• 对于V90 PTI版本，点动前数字量信号 EMGS、行程限制信号（CWL/CCWL）必须保持在高电平或修改P29300=16#46（2#1000110）
• 对于V90 PN版本，需要设置P29108.0=1，再进行点动操作。点动操作完成后，将P29108.0设置为0。

从BOP面板中进入到点动模式并设置点动速度，注意：完成 Jog 运行后应退出 Jog 模式，否则伺服驱动无法运行。

通过V-Assistant调试软件进行测试运行

调试软件中的Jog 功能仅用于在线模式，进行电机的运行测试。点击"伺服使能"按钮使能电机:

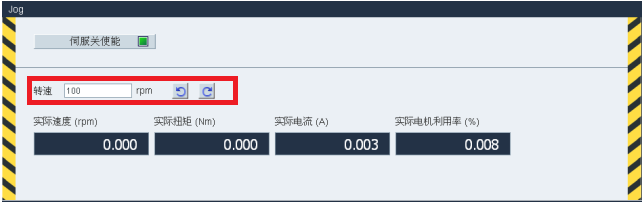

伺服使能后，设置点动的速度，点击正/反向旋转的按钮可测试电机的运行：
