配置通信连接

用户通过以下步骤可配置Smart 1000 IE与S7-200 SMART CPU的PPI通信。

一步：在WinCC flexible的主工作窗口中，展开左侧树形项目结构，选择“项目”>“通讯”>“连接”，双击“连接”图标以打开“连接设置”的属性窗口。如图3所示。

图3. 打开连接窗口

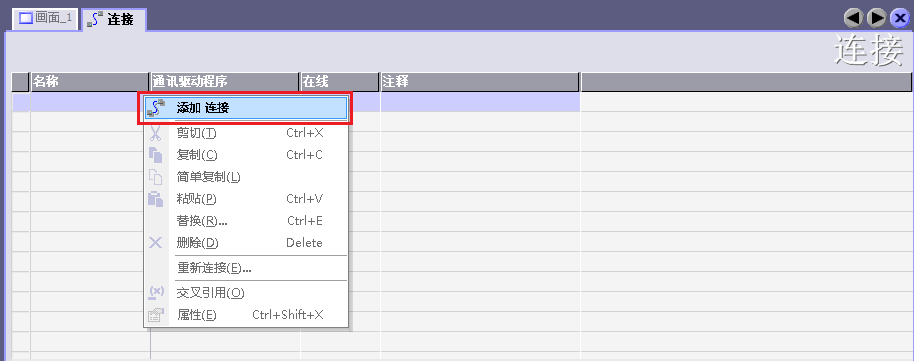

第二步：在“连接”窗口中双击名称下方的空白表格，或者右击鼠标选择快捷菜单中的“添加连接”可以添加与CPU的连接。如图4所示。

图4. 添加连接

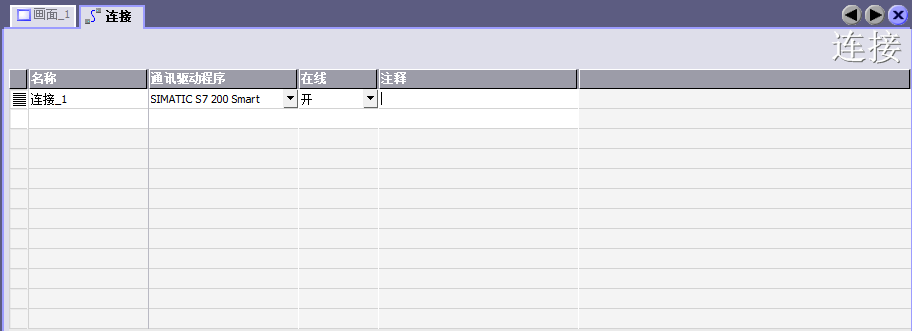

第三步：添加连接后，根据项目需求用户可以修改默认的连接名称“连接_x”，并选择“通讯驱动程序”和是否在线。由于连接的设备是S7-200 SMART CPU，所以在“通讯驱动程序”下方的下拉菜单处选择“SIAMTIC S7 200 SMART”作为通讯驱动程序，同时激活在线连接。如图5所示。

图5. 配置连接

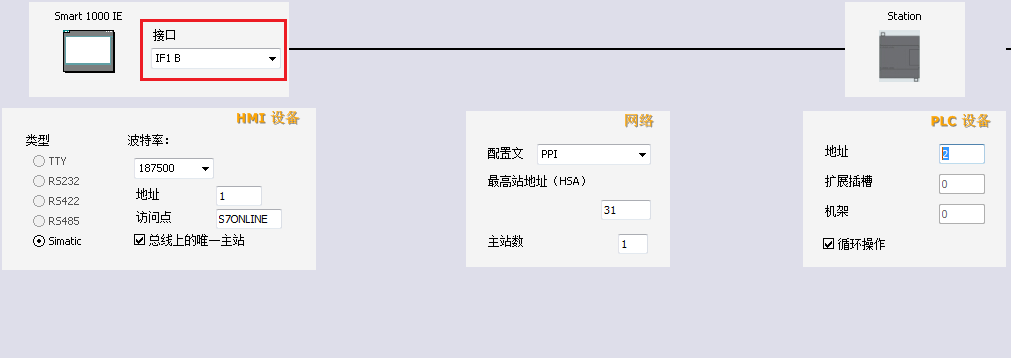

第四步：设置连接参数。首先选择Smart 1000 IE的接口为“IF1 B”，即触摸屏的RS422/485物理接口。选中该接口后，该接口的参数设置窗口将在其下方自动显示。设置触摸屏的通信波特率为187500，站地址为1。

接着在“网络”窗口选择“PPI”为通信双方的通信协议。

后在“PLC设备”窗口设置CPU的站地址，此处设置CPU的站地址为2，如图5所示。

图6. 连接参数设置

注意：CPU的地址必须不同于HMI设备的地址，二者不能重复。

第五步：设置S7-200 SMART CPU的波特率和站地址。在STEP 7 Micro/WIN SMART软件的项目树中选择“系统块”，然后按“回车”键，即可打开如图7所示的“系统块”窗口。为CPU的RS485端口设置的站地址和波特率必须与图6的配置保持*，CPU的站地址为2，通信波特率为187.5 kbps。

图7. S7-200 SMART通信口设置

至此已经配置完成了Smart 1000 IE与S7-200 SMART CPU的PPI通信。
