西门子GSD文件安装及TIA应用时的小技巧

  有一段时间没有参与投稿了，原因是没有找到合适的案例佐证，前一段时间看到网站上的约稿，由于近期工作任务重，没有时间思考回顾从自身出发的西门子软件应用心得。

1） GSD文件的安装：假设因项目需要安装一个200smart作为profibus DP通讯的从站，主站为315 PN/DP，图示：安装过程出现13:4343报警无法安装。

声明：该系统并没有调用200smart的DP从站。

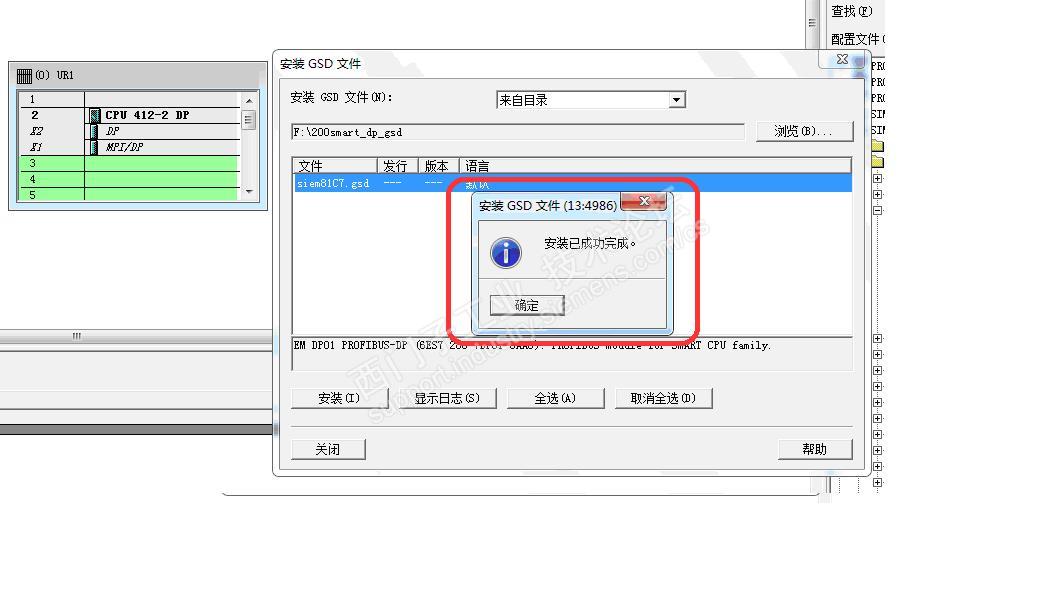

重新新建一个空项目，创建一个300（400）的站点，此处再安装200smart的DP通讯GSD文件，图示：安装成功！

在此处找到了你的踪影，图示：

需要应用时拖拽到编辑区，定义通讯参数等。

2） S7-1200的上载。不会搞错吧？这个也能够算技巧文档？*文档里已经说的清清楚楚、明明白白了，你拿这个来说？确实是，我拿这个来说。我曾经在早前几次想将工厂正常使用的设备上的S7-1200系列plc上载上来，看看他们是如何编程的，但是，由于之前安装的版本一直是V13 SP1的版本没有更新，西门子PORTAL 软件更新远大于我的想象，一直没有成功。

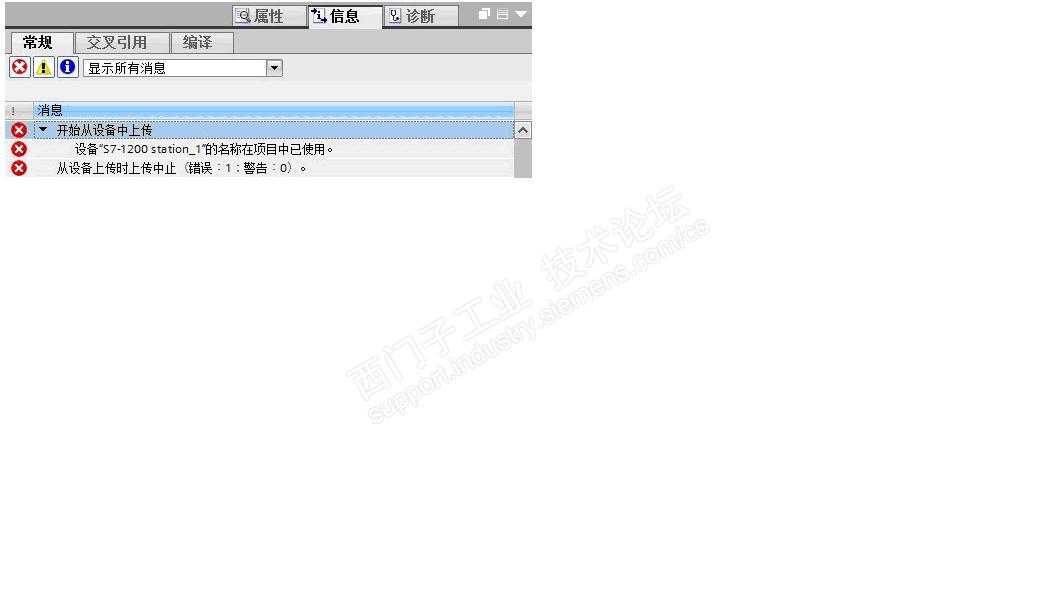

近期，由于工厂新装设备的需求，没有办法需要安装STEP7 V5.5 SP4版本的软件，主要是为了将来应用于西门子840D sl设备的维护，只能将原电脑换固态硬盘，然后重新做了一个win7 64位的系统，也与时俱进的安装了PORTAL V15（估计马上又要更新了）。安装后，迫不及待到设备现场上载硬件及用户程序，居然没有成功，不是版本兼任性问题，是这个报警，图示：错误的方式上载（先创建空项目，选择未知设备，再上载）。

到处找寻在那个选项中可以修改设备名称，终于在“在线诊断”窗口中找到，修改设备名称后可以上载。

实际上，V15不需要这样了。上载步骤：

1） 创建空项目，输入必要的文件管理信息

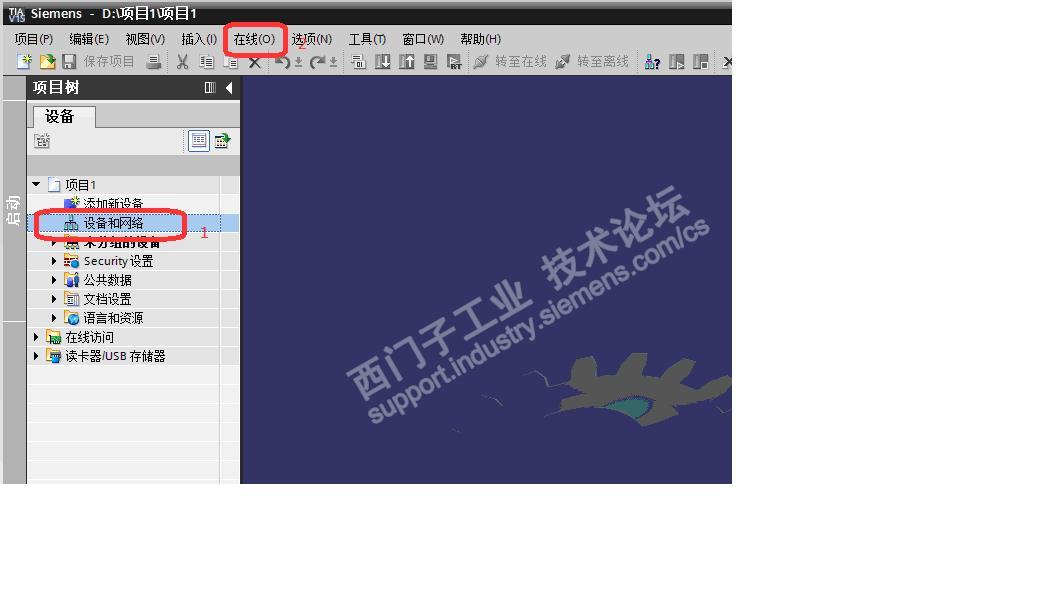

2） 上载步骤，图示顺序：

3） 在“在线”的下拉菜单中选择“将设备作为新站上传（硬件和软件），确定后在上传前还会有几个关于通讯IP地址信息的选择和确认，上载就可以了。
